图形结构是一种比树形结构更复杂的非线性结构。在树形结构中，结点间具有分支层次关系，每一层上的结点只能和上一层中的至多一个结点相关，但可能和下一层的多个结点相关。而在图形结构中，任意两个结点之间都可能相关，即结点之间的邻接关系可以是任意的。

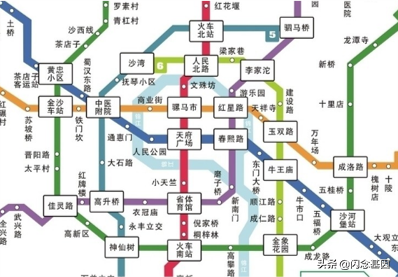

因此，图形结构被用于描述各种复杂的数据对象，在自然科学、社会科学和人文科学等许多领域有着非常广泛的应用 。图形结构在计算机科学、人工智能、电子线路分析、最短路径寻找、工程计划、化学化合物分析统计力学、遗传学、控制论语言学和社会科学等方面均有不同程度的应用可以这样说，图形结构在所有数据结构中应用最为广泛。如在地铁站中的线路图：
图是一种数据结构，其中节点可以具有零个或多个相邻元素，两个节点的连接称之为边，节点在图形结构中也被称为顶点，一个顶点到另一个顶点的经过的的线路称为路径。

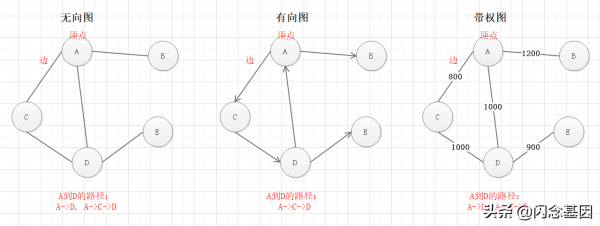

图形结构有3种类型：无向图、有向图、带权图 无向图：顶点A与顶点B之间的边是无方向的，河北厚强输送设备有限公司可以从A到B，也可以从B到A 有向图：顶点A与顶点B之间的边是有方向的，可以从A到B，但不可以从B到A 带权图：顶点A与顶点B之间的边是带有属性的，如A到B的 距离。

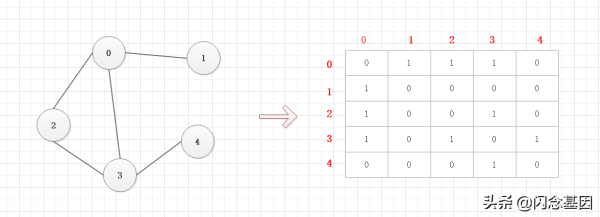

邻接矩阵是表示图形中各顶点之间的关系，矩阵的行和列对应各顶点，坐标位置上的值对于它们之间的关系，1为连接, 0为没有连接。在程序中用二维数组来实现。

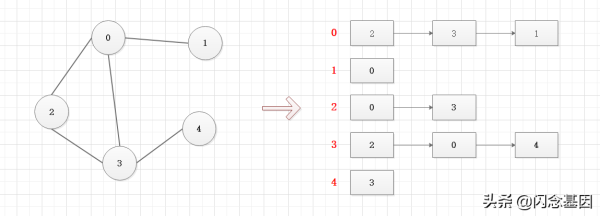

邻接表只关系存在的边，不需要去为不存在的边分配空间，莘县水之缘灌溉设备有限公司，因此比邻接矩阵来说，避免了不必要的空间浪费。在程序中用数组+链表的形式实现，数组存储对应的顶点，链表存储该顶点连接的所有顶点。
深度优先搜索属于图算法的一种，英文缩写为DFS即Depth First Search.其过程简要来说是对每一个可能的分支路径深入到不能再深入为止，而且每个节点只能访问一次。这样的访问策略是优先往纵向进行深入挖掘，而不是对一个顶点的所有邻接顶点进行横线访问。简单来说就是一条路走到死，不行再掉头。
思路：从当前顶点选一个与之连接而未访问过的顶点，将当前节点往该邻接顶点移动，如果邻接顶点没有未访问的，则回溯到上一个顶点位置，继续该步骤。直到所有顶点都访问过。
宽度优先搜索算法(又称广度优先搜索)是最简便的图的搜索算法之一，这一算法也是很多重要的图的算法的原型。Dijkstra单源最短路径算法和Prim最小生成树算法都采用了和宽度优先搜索类似的思想。其别名又叫BFS，属于一种盲目搜寻法，目的是系统地展开并检查图中的所有节点，以找寻结果。换句话说，它并不考虑结果的可能位置，彻底地搜索整张图，直到找到结果为止。
宽度优先搜索算法类似于一个分层搜索的过程，宽度优先搜索算法需要一个队列以保持访问过顶点的顺序，以便按这个顺序来访问这些顶点的邻接顶点。
思路：依次访问当前顶点的邻接顶点，并按访问顺序将这些邻接顶点存储在队列中，当当前顶点的所有邻接顶点都被访问后，从队列中弹出一个顶点，以该顶点为当前顶点继续该步骤，直到所有顶点都被访问过。
