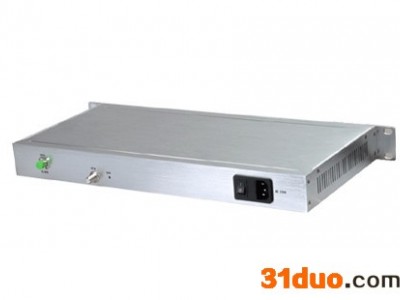

中频光端机

• 产品类型:卫星光纤链路传输设备
• 品 牌:海视
• 型 号:HSBS-200M

购买反馈

中频光端机（卫星中频链路光纤传输设备）



        中频光端机SAT IF-中频光链路设备（IFLs）包含10-200MHz的频带范围。使用单模光纤，它可传输从调制解调器或经上/下变频器交连下来的信号。输入的70-140MHz信号不需要任何修改或调整。
IF-中频光链路设备（IFLs）在天线与网络运营中心或机房之间的传输链路是透明的。由于光链路的简洁与高性能，它克服了用同轴电缆的局限性，得到了**高水平的信号质量。所有这些设备均有户外型号[ODUs]可以在各种极端条件下运行。
面板有RF测试口，LED指示灯。
L-波段光链路设备结构为紧凑的模块式，它可插入一个19英寸宽，3U高的机箱内，该机箱带双电源**可装8个Sat-Light光/收发机模块，机箱双电源互为备用，单电源机箱亦可供应。



产品特点：



· 宽带传输从10-200MHz频率响应平坦，可传输全部SAT-IF信号
· 对协议透明-可传各种视频、音频及数据等调制格式
· 传输距离可从100米到60公里
· 带增益控制、指示灯、报警与监测功能
· 光波长可选：1310nm、1550nm、CWDM，1550nm 可后接EDFA
· 光功率可选：1mW~20mW（1310nm）**大输出光功率可到20mW
· 内置高线性AGC放大
· 可选择无IF放大，适用于高电平输出的SAT-IF调制解调器
· 机型可选，标准1U机架型、3U插箱模块型
· LED状态显示和故障分析功能。标准的RS232通信接口
· 光发射机可提供给LNB直流15V电源
· 具有抗电磁，干扰强，保密屏蔽效果好等特点


 技术指标:

?频率带宽 ?10～200MHz
平坦度 ?±0.25dB@ 36MHz
   ±0.5dB@ full band
VSWR (75Ω) 1.3
载噪比 ?60dB@1MHz/3km
输入信号范围 ?-5dBm
输出信号范围 ?-5dBm
增益稳定度 ?±0.25dB@24hrs
链路增益 ?±10dB
OIP3 ?+18dBm
噪声特性 ?32dB
群时延 ?<1ns(20–200MHz)
SFDR无杂散 ?107dBHz2/3@ -5dBm
动态范围 (typ)




卫星光链路光传输系统图
