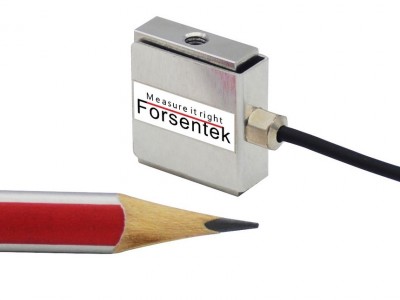

r小型测力传感器FSSM采用不锈钢材质基于电阻应变式原理，力感测器FSSM尺寸小，精度高，可以用于拉力测量及压力测量，测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选，常用于推拉力计，牵引力实验，装配压入力监测，压力分布测试，弹簧张力测量，气缸推力测量，键盘按键测试，手机触摸屏测试，开关插拔力测量等。r

rr

r小型测力传感器FSSM尺寸图r

rr

r小型测力传感器FSSM订单编号：r

rFSSM-10N（推拉力测量范围：0-10N，测力方向：拉压双向测力）r

rFSSM-20N（拉压力测量范围：0-20N，测力方向：拉压双向）r

rFSSM-50N（测力范围：0-50N，测力方向：拉力测量及压力测量）r

rFSSM-100N（拉力测量范围：0-100N，力测量方向：测量拉力及压力）r

rFSSM-200N（测力范围：0-200N，测力方向：拉压力测量）r

rFSSM-300N（测力范围：0-300N，测力方向：推拉力测量）r

rFSSM-500N（测力范围：0-500N，力测量方向：拉力大小测量及压力大小测量）r

rFSSM-1kN（测力范围：0-1000N，测力方向：测量压力大小及测量拉力大小）r

r小型测力传感器FSSM参数表r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 量程r	r r 10N 20N 50N 100N 200N 300N 500N 1000Nr r r 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgfr r
r 供电电压r	r 3-12Vr
r 灵敏度系数r	r 2.0 mV/Vr
r 零点输出r	r <0.05mV/Vr
r 非线性r	r ±0.1% 满量程r
r 滞后r	r ±0.1% 满量程r
r 非重复性r	r ±0.05% 满量程r
r 蠕变（5min）r	r ±0.1% 满量程r
r 安全过载r	r 150% 满量程r
r 极限过载r	r 200% 满量程r
r 温度补偿范围r	r -10...+40℃r
r 使用温度范围r	r -20...+60℃r
r 零点温度漂移r	r ±0.03%满量程/℃r
r 灵敏度温度漂移r	r ±0.02%满量程/℃r
r 输入阻抗r	r 380±30 欧姆r
r 输出阻抗r	r 350±5 欧姆r
r 绝缘阻抗r	r >2000M 欧姆r
r 传感器材质r	r 不锈钢r
r 防护等级r	r IP62r
r 导线r	r 2*4000mmr
r 接线r	r r 红－电源正 黑－电源负 绿－信号正 白－信号负r r

r小型测力传感器10N/20N双向力测量传感器小尺寸力传感器微型r

rr

rr r 传感器“额定输出”介绍：
r额定输出定义：传感器在满量程负载时的输出，一般表示为mV/V，一般也被叫做“灵敏度”。传感器的额定输出（灵敏度）指明了该传感器的信号输出范围。
r传感器的输出信号=(供电电压 x 额定输出) x 加载力/传感器量程
r额定输出一般有1.0mV/V 、1.5mV/V、2.0mV/V、3.0mV/V。
r供电电压一般推荐是3-15V范围内的恒压。
r“加载力/传感器量程”的范围是0-1（加载力的范围是0~量程）。
r综上所述：测力传感器的输出信号范围一般在0-45mV范围以内，如果是拉压双向力传感器，输出信号范围**是-45mV~45mV。
r例1：额定输出3.0mV/V压力传感器，采用15V供电，该传感器的输出信号范围**是约0-45mV。
r例2：额定输出1.0mV/V拉力传感器，采用5V供电，该传感器的输出信号范围**是约0-5mV。r
