称重传感器1000kg液压机压力测量传感器500kg荷重传感器300kg

 r 称重传感器1000kg液压机压力测量传感器500kg荷重传感器300kg r

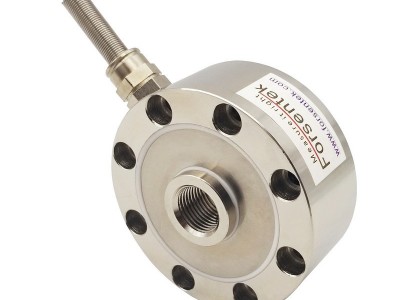

r称重传感器FCMA尺寸紧凑，采用高强度合金钢材质基于电阻应变式原理制成，四周设计有安装孔，用来安装固定压力感测器，中间螺纹孔用来安装压头或螺杆来加载力，压力测量传感器FCMA测量范围有0-50kg、0-100kg、0-200kg、0-300kg、0-500kg、0-1000kg吨可选，此款压力感应器精度高，易安装，模拟信号输出，广泛应用于油缸推力测量，液压机压力测量，气缸推力大小测量，工装夹紧力测量，压力分布测试，装备压力测量，压力测试机，纺织张力测量，料斗称重等工业称重测力领域。 r

r
r r

r称重测力传感器FCMA外形尺寸 r

rr

r称重传感器FCMA订单编号： r

r FCMA-50kg（称重测力范围：0-50kgf） r

r FCMA-100kg（压力测量范围：0-100kgf）r

rFCMA-200kg（重量测量范围：0-200kgf）r

rFCMA-300kg（压力测量范围：0-300kgf）r

rFCMA-500kg（推力测量范围：0-500kgf）r

rFCMA-1000kg（压力测量范围：0-1000kgf）r

r r

r 压力测量传感器FCMA参数表 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 量程 r	r 50kg 100kg 200kg 300kg 500kg 1000kgr
r 供电电压 r	r 3-15V r
r 灵敏度系数 r	r 2.0 mV/V r
r 零点输出 r	r <0.05mV/V r
r 非线性 r	r ±0.1% 满量程 r
r 滞后 r	r ±0.1% 满量程 r
r 非重复性 r	r ±0.05% 满量程 r
r 蠕变（10min） r	r ±0.03% 满量程 r
r 安全过载 r	r 150% 满量程 r
r 极限过载 r	r 200% 满量程 r
r 温度补偿范围 r	r -10...+40℃ r
r 使用温度范围 r	r -20...+60℃ r
r 零点温度漂移 r	r ±0.05%/10℃ r
r 灵敏度温度漂移 r	r ±0.05%/10℃ r
r 输入阻抗 r	r 750±30 欧姆 r
r 输出阻抗 r	r 705±10 欧姆 r
r 绝缘阻抗 r	r >5000M 欧姆 r
r 感应器材质 r	r 不锈钢 r
r 防护等级 r	r IP65r
r 导线 r	r 5*3000mm r
r 线序 r	r 红－电源正 黑－电源负 绿－信号正 白－信号负 r

r称重传感器1000kg液压机压力测量传感器500kg荷重传感器300kgr

rr

r额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的大力值。
r测量范围：如额定量程为1000kg的传感器的测量范围是0~1t，额定量程为500kg的重量传感器的称重测力范围是0~500kgf。
r相对精度：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.1%的传感器，100kg和300kg量程都是0.1%的精度等级。
r精度：精度可以理解成：精度=相对精度*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为300kg和500kg的同一型号的压力传感器去测量100kgf的压力，量程300kg的传感器精度要比500kg的好。
r一般选传感器量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量压力范围是50kg~70kg，可以选择量程为100kg的传感器；称重范围200kg-400kg的应用可以选择500kg量程的称重传感器。r
