电机转矩转速测量传感器0-100NM动态扭力传感器

 电机转矩转速测量传感器0-100NM动态扭力传感器

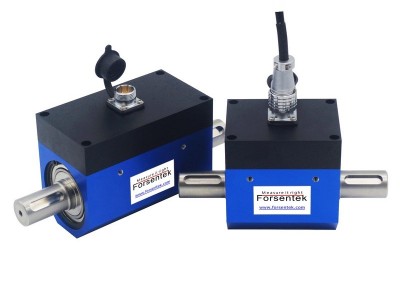

伺服电机转矩转速测量传感器FYTD是一款基于非接触式原理的转矩转速测量感应器，扭力传感器的旋转轴与信号采集装置之间没有摩擦，这使得转矩传感器FYTD比传统滑环结构的动态扭力传感器更加耐用。转矩传感器FYTD有5NM / 10NM / 20NM / 30NM / 50NM / 100NM六个测量范围可选，并同时支持高达6000RPM的转速测量，高度集成的电子线路可直接输出±5V/±10V/4-20mA标准模拟量信号以便于PLC采集或其它数采系统处理。感测器FYTD可通过联轴器与电机轴或负载轴连接，测量过程中传感器的外壳静止，传感器的轴跟随电机轴一起旋转。此款转矩测量传感器常用于电机测试台，工业安装扭力检测，伺服电机转矩转速测量，搅拌扭矩控制，螺丝锁紧扭力监测，齿轮箱扭矩传递效率检测等旋转扭矩测量。 动态扭力传感器FYTD外形尺寸图
动态扭矩传感器FYTD参数表

扭矩量程	5NM 10NM 20NM 30NM 50NM 100NM
转速范围	0-6000RPM
供电电压	24V DC (12V DC)
额定输出	0-5V/0-10V/4-20mA
零点输出	±2% R.O.
非线性	±0.2% R.O.
滞后	±0.2% R.O.
非重复性	±0.2% R.O.
蠕变(10min)	±0.1% R.O.
安全过载	150% F.S.
极限过载	200% F.S.
温度补偿范围	-10... 40℃
使用温度范围	-10... 60℃
零点温度漂移	±0.03% R.O./℃
灵敏度温度漂移	±0.02% R.O./℃
输入阻抗	700±30 ohms
输出阻抗	700±10 ohms
绝缘阻抗	>5000M ohms
防护等级	IP50
导线	5*3000mm
接线	红线－电源正 绿线－电源负 黄线－信号正 白线－信号负

动态扭矩传感器5NM 10NM 20NM 30NM 50NM 100NM

传感器量程简介：
额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的额定扭矩值或力值。
测量范围：如额定量程为1000NM的传感器的测量范围是0~1000NM，额定量程为2000NM的传感器的测量范围是0~2000NM。
精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.25%的传感器，量程为5000NM和2000NM的都是0.25%的精度等级。
精度：精度可以理解成：精度=精度等级*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为1000NM和5000NM的同一型号静态扭力测量传感器去测量5000NM的扭矩，量程为1000NM的传感器精度要比500NM的好。
使用寿命：用同一型号量程为1000NM和2000NM的扭矩传感器同样去测500NM的扭力，1000NM的扭力传感器可以理解为满负荷工作，2000NM的力矩传感器为非满负荷工作，量程为2000NM的扭力传感器要比1000NM的使用寿命更长。
一般选传感器量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量的大扭力是6000NM~7000NM，可以选择量程为10000NM的静态扭力传感器。
