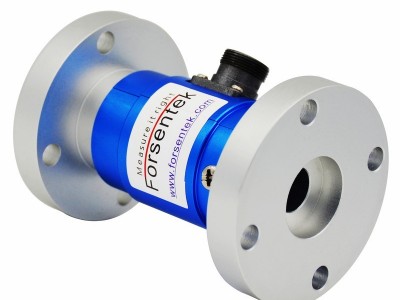

双法兰安装力矩测量传感器5牛米静态扭矩测量传感器5NM

 双法兰安装力矩测量传感器5牛米静态扭矩测量传感器5NM

法兰式力矩测量传感器FTA是一款基于电阻应变式原理的扭矩测量传感器，测量范围有0-0.2牛米、0-0.5牛米、0-1牛米、0-2牛米、0-3牛米、0-5牛米、0-10牛米、0-20牛米、0-30牛米、0-50牛米、0-100牛米可选，非线性误差不超过满量程的0.2%。位于力矩传感器两端的法兰可以用来固定传感器及连接施加扭力的轴或法兰等实现扭力测量的目的。此款力矩测量传感器可选配传感器信号放大器以输出0-5V / 0-10V / 4-20mA模拟量信号以便于数据采集或PLC控制，也可选配显示仪表实时显示扭力值大小。常用有扳手扭矩校验，疲劳测试，瓶盖拧紧扭力测试，螺丝紧固扭力测量，扭矩测试台，高校力矩实验等。除了标准扭力测量传感器外，福森泰科也可根据客人要求定制扭力传感器。

法兰式力矩测量传感器FTA外形尺寸

静态力矩传感器FTA订单编号：

FTA订货号	力矩测量范围	力矩测量方向
FTA-0.2NM	0-0.2牛米	顺时针及     逆时针方向
FTA-0.5NM	0-0.5牛米
FTA-1NM	0-1牛米
FTA-2NM	0-2牛米
FTA-3NM	0-3牛米
FTA-5NM	0-5牛米
FTA-10NM	0-10牛米
FTA-20NM	0-20牛米
FTA-30NM	0-30牛米
FTA-50NM	0-50牛米
FTA-100NM	0-100牛米

双法兰式力矩测量传感器FTA参数表

量程	0.2NM 0.5NM 1NM 2NM 3NM 5NM 10NM 20NM 30NM 50NM 100NM
供电电压	5-15V
灵敏度	1.5 mV/V
零点输出	<0.05mV/V
线性误差	<0.2%满量程
滞后误差	<0.2%满量程
重复性误差	<0.1%满量程
蠕变（10min）	<0.1%满量程
安全过载	150% 满量程
极限过载	200% 满量程
温度补偿范围	-10... 40℃
使用温度范围	-20... 60℃
零点温度漂移	±0.02%满量程 /℃
灵敏度温度漂移	±0.01%满量程/℃
输入阻抗	350±30 欧姆
输出阻抗	350±5 欧姆
绝缘阻抗	>2000M 欧姆
防护等级	IP60
弹性体材质	铝合金/合金钢
导线	Φ5.5*3000mm
线序	红－电源正 黑－电源负 绿－信号正 白－信号负

双法兰安装力矩测量传感器5牛米静态扭矩测量传感器5NM

力矩测量传感器FTA供电电压及输出信号简介：

力矩大小测量传感器FTA是一款基于电阻应变式原理的扭矩测量元件，为确保扭矩传感器正常工作，需要给传感器提供3-15V范围内的恒压，扭力传感器的输出信号一般在-30mV...+30mV这个区间，在供电电压恒定的前提下，输出信号的大小与扭力值大小成正比。扭矩传感器输出信号小怎么办？可以通过外接传感器信号变送器输出0-5V,0-10V,4-20mA,-5~5V的标准模拟量信号，信号大小与扭矩值大小成正比，

例1：FTA-5NM配套变送器FSC(-10-10V)，出厂前我们会标定好，扭力值与输出电压的对应关系就是顺时针扭矩0~5牛米对应0~10V，逆时针扭力0~5牛米对应0~（-10V），力矩值与模拟量信号在误差范围内呈线性关系。

例2：FTA-5NM配套变送器FSC4-12-20mA)，出厂前我们会标定好，扭力值与输出电流的对应关系就是顺时针扭矩0~5NM对应12-20mA，逆时针力矩0~5NM对应12-4mA，力矩值与模拟量信号在误差范围内呈线性关系。

力矩传感器量程选择：

额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的扭力值上限。额定量程一般也被称作满量程。
传感器的测量范围为0-额定量程，考虑到实际应用中可能会出现意料之外的冲击力，一般在选择传感器量程的时候会建议选择比待测力峰值略大的量程以避免传感器被过载。比如扭力测量范围为1NM~3NM的应用可以选择量程为5NM的力矩测量传感器；力矩大小30NM-60NM的应用可以选择100NM量程的扭矩测量传感器。
