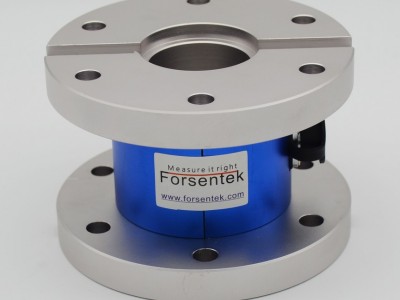

法兰结构中空型扭力传感器FTF采用双法兰结构设计，易安装。环形扭力传感器FTF基于电阻应变式原理，电阻应变计安装在特殊加工的弹性体上，进而将机械扭力信号转化为模拟量电压信号，该模拟量信号在误差范围内与扭力值大小成正比。FTF有0-100NM，0-200NM，0-300NM，0-500NM，0-700NM，0-1000NM量程可选，非线性误差不超过满量程的0.2%；旋转轴可以穿过位于传感器中心的通孔，因而此款力矩传感器也可用于旋转扭力测量。常见应用有扭力扳手校定，材料疲劳测试，电机转矩测量，紧固扭力测量，扭矩测试台，高校扭力实验等。除了标准的量程及尺寸，福森泰科也可根据客户要求定制扭力传感器。

双法兰式中空环形扭矩传感器FTF外形尺寸

法兰结构静态扭矩传感器FTF订货号：

FTF订货号	扭矩测量范围	扭矩测量方向
FTF-100NM	0-100NM / 0-1000 in-lb	顺时针及逆时针方向
FTF-200NM	0-200NM / 0-2000 lb-in
FTF-300NM	0-300NM / 0-2650 lb-in
FTF-500NM	0-500NM / 0-4400 lb-in
FTF-700NM	0-700NM / 0-6200 lbf*in
FTF-1000NM	0-1000NM / 0-8800 lb*in

双法兰式中空结构扭力传感器FTF参数表

量程	100NM 200NM 300NM 500NM 700NM 1000NM
供电电压	3-15V
灵敏度	1.0 mV/V
零点输出	<0.05mV/V
线性误差	<0.2% 满量程
滞后误差	<0.2% 满量程
重复性误差	<0.1% 满量程
蠕变（10min）	<0.1% 满量程
安全过载	150% 满量程
极限过载	200% 满量程
温度补偿范围	-10... 40℃
使用温度范围	-20... 60℃
零点温度漂移	±0.02% /℃
灵敏度温度漂移	±0.01% /℃
输入阻抗	7000±50 欧姆
输出阻抗	700±10 欧姆
绝缘阻抗	>2000M 欧姆
防护等级	IP60
弹性体材质	铝合金/不锈钢
导线	Φ5.5*3000mm
线序	红－电源正 黑－电源负 绿－信号正 白－信号负

法兰式中空环形扭矩传感器100牛米 200牛米 300牛米 500牛米 700牛米 1000牛米

传感器量程的选择

额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的扭矩值上限。

测量范围：如额定量程为100NM的扭矩传感器的测量范围是0-100牛米，额定量程为200牛米的力矩传感器的测量范围是0-200NM。

精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.2%的传感器，量程为500NM和200NM的都是0.2%的精度等级。

精度：精度可以理解成：精度=精度等级*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为1000NM和500NM的同一型号静态扭力测量传感器去测量300NM的扭矩，量程为500NM的传感器精度要比1000NM的好。

使用寿命：用同一型号量程为100NM和200NM的扭矩传感器同样去测量100牛米的扭矩，100NM的扭力传感器可以理解为满负荷工作，200牛米的力矩传感器为非满负荷工作，量程为200NM的扭矩传感器要比100NM的使用寿命更长。

一般选传感器量程的时候尽量留有10%-30%的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量的大扭力是400NM-600NM，可以选择量程为1000牛米的静态扭力传感器。
