微型测力传感器0-10N力测量传感器尺寸小

 r 微型测力传感器0-10N力测量传感器尺寸小 r

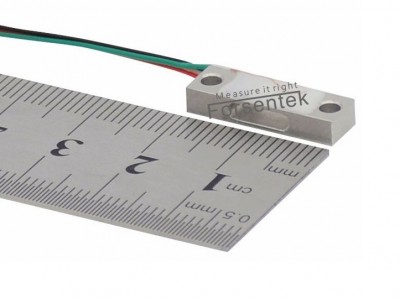

rr 微型测力传感器FMZJ-1kg是一款基于电阻应变式原理的全桥式荷重元，额定量程1kg(10N)，精度高，非线性误差为满量程的0.05%；小尺寸称重传感器FMZJ采用铝合金材质，尺寸小，重量轻，可用于拉力测量及压力测量，非常适合小空间的称重测力应用。感应器采用1000欧姆高阻抗应变计，功耗低，适用于电池供电的便携式称重设备及智能电器称重。 r

rr r

rr 微型测力传感器FMZJ-1kg尺寸图 r

rr r

rr 微型力测量传感器FMZJ-1kg参数表 r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 量程 r	r r 1kg （10N） r r
r 供电电压 r	r 3-10V r
r 灵敏度系数 r	r 1.0 mV/V r
r 零点输出 r	r ±0.1V/V r
r 非线性 r	r ±0.05% 满量程 r
r 滞后 r	r ±0.05% 满量程 r
r 非重复性 r	r ±0.05% 满量程 r
r 蠕变（2min） r	r ±0.05% 满量程 r
r 安全过载 r	r 120% 满量程 r
r 极限过载 r	r 200% 满量程 r
r 温度补偿范围 r	r 0...+40℃ r
r 使用温度范围 r	r -10...+60℃ r
r 零点温度漂移 r	r ±0.05%/℃ r
r 灵敏度温度漂移 r	r ±0.05%/℃ r
r 输入阻抗 r	r 1000±100 欧姆 r
r 输出阻抗 r	r 1000±10 欧姆 r
r 绝缘阻抗 r	r >2000M 欧姆 r
r 传感器材质 r	r 铝合金 r
r 防护等级 r	r IP60 r
r 导线 r	r AWG32*80mm r
r 接线 r	r r 红－电源正 黑－电源负 绿－信号正 白－信号负 r r

rr 微型测力传感器0-10N力测量传感器尺寸小 r

rr r

rr 微型力传感器FMZJ激励电压、输出信号及配套放大器简介： r

rr 小型力传感器FMZJ： r

rr 激励电压---微型重量测量传感器FMZJ是一款基于电阻应变式原理的称重测力元器件，为确保荷重传感器正常工作，需要给传感器提供3-10V范围内的恒压。 r

rr 微型称重传感器输出信号----输出信号范围一般在-10mV~10mV这个区间，压力输出正信号，拉力输出负信号。在激励电压恒定的前提下，输出信号的大小与重量值大小成正比。 r

rr 称重传感器量程的选择 r

rr 额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的额定力值或重量值。 r

rr 测量范围：如额定量程为1kg的重量传感器的重量测量范围是0-1kgf，额定量程为5kg的重量感应器的称重范围是0-5kgf。 r

rr 精度等级：相对精度是以额定量程为基准的，对于同一型号的传感器，相对精度一般是相同的，如精度为0.1%的传感器，量程为5kg和2kg的都是0.1%的精度等级。 r

rr 精度：精度可以理解成：精度=精度等级*额定量程，这里可以看出同一款传感器量程越小，精度越高。分别用量程为2kg和5kg的同一型号的重力传感器去测量1kg的重量，量程为2kg的传感器精度要比5kg的好。 r

rr 使用寿命：用同一型号量程为5kg和2kg的荷重元去测2kg的重量，2kg的力传感器可以理解为满负荷工作，5kg的称重传感器为非满负荷工作，量程为5kg的荷重传感器要比2kg的使用寿命更长。 r

rr 一般选传感器量程的时候尽量留有一定的冗余量，一方面可以防止应用中的冲击力对传感器造成损伤，另一方面可以延长使用寿命。比如要测量的重量范围是400~700g，可以选择量程为1000g的重量测量传感器。 r
