微型张力传感器10N/20N/50N/100N/200N/500N纺织线张力测量传感器

 微型张力传感器10N/20N/50N/100N/200N/500N纺织线张力测量传感器

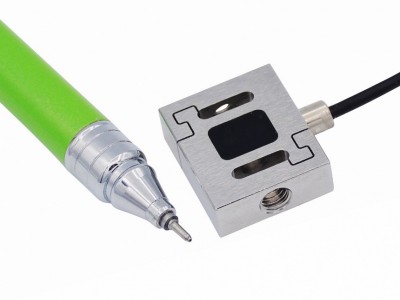

微型张力传感器FSSM采用不锈钢材质基于电阻应变式原理，力感测器FSSM尺寸小，精度高，可以用于拉力测量及压力测量，力测量范围有0-10N / 0-20N / 0-50N / 0-100N / 0-200N / 0-500N / 0-1000N 可选，可替换Futek传感器LSB200，常用于推拉力计，牵引力实验，装配压入力监测，纺线张力测量，压力分布测试，弹簧拉力测量，气缸推力测量，键盘按键测试，手机触摸屏测试，开关插拔力测量等。

微型张力传感器FSSM尺寸图

小型张力传感器FSSM订货号	测力范围	测力方向
FSSM-10N	0-10N/0-1kgf	拉力测量 压力测量 拉压双向力测量
FSSM-20N	0-20N/0-2kgf
FSSM-50N	0-50N/0-5kgf
FSSM-100N	0-100N/0-10kgf
FSSM-200N	0-200N/0-20kgf
FSSM-300N	0-300N/0-30kgf
FSSM-500N	0-500N/0-50kgf
FSSM-1kN	0-1000N/0-100kgf

参数表

量程	10N 20N 50N 100N 200N 300N 500N 1000N 1kgf 2kgf 5kgf 10kgf 20kgf 30kgf 50kgf 100kgf
供电电压	3-12V
灵敏度系数	2.0 mV/V
零点输出	<0.05mV/V
非线性	±0.1% 满量程
滞后	±0.1% 满量程
非重复性	±0.05% 满量程
蠕变（5min）	±0.1% 满量程
安全过载	150% 满量程
极限过载	200% 满量程
温度补偿范围	-10...+40℃
使用温度范围	-20...+60℃
零点温度漂移	±0.03%满量程/℃
灵敏度温度漂移	±0.02%满量程/℃
输入阻抗	380±30 欧姆
输出阻抗	350±5 欧姆
绝缘阻抗	>2000M 欧姆
传感器材质	不锈钢
防护等级	IP62
导线	2*4000mm
接线	红－电源正 黑－电源负 绿－信号正 白－信号负

微型张力传感器10N/20N/50N/100N/200N/500N纺织线张力测量传感器

传感器外接信号变送器输出±5V/0-5V/0-10V/4-20mA :

放大器供电压压---24V DC 或 12V DC
放大器输出信号----0-5V,0-10V,4-20mA,-5~5V，信号大小与力值大小成正比。
例：张力传感器FSSM-10N配套信号放大器FSC(0-10V)-24V，出厂前会调试好，力值与输出信号的对应关系为0-10N张力对应0-10V，电压信号与张力值大小在误差范围内呈线性关系，即0V对应0N，5V对应5N张力，10V对应10N张力，以此类推。

张力传感器量程选择：
额定量程的定义：在满足所标注的参数范围内，传感器被设计去测量的力值上限。
测量范围：如额定量程为100N的张力传感器的张力测量范围是0~100牛，额定量程为20N的传感器的测力范围是0~20牛。
安全过载：在不会对传感器参数产生偏移下所允许施加的负载上限，一般表示成满量程的百分比，如150% R.O.，或150% F.S.，都是代表1.5倍满量程的意思。
传感器过载**和弹簧被过度拉伸是一个道理，会给传感器的弹性体造成不可逆的过度变形，从而损坏传感器；过载损坏是称重测力传感器在应用中比较常见的故障之一，且不可维修。所以在选择传感器量程的时候尽量留有一定的冗余量，一方面可以延长使用寿命，另一方面可以防止应用中的冲击力对传感器造成过载损伤。比如张力测量范围是2-5N的应用可以选择10N量程的张力传感器，张力范围80N-150N的应用可以选择量程为200N的张力测量传感器。
