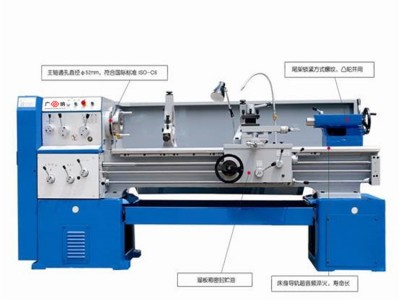

广纳机床 c6140普通车床 品质保证



C6140普通车床是能对轴、盘、环等多种类型工件进行多种工序加工的卧式车床，

常用于加工工件的内外回转表面、端面和各种内外螺纹，采用相应的刀具和附件，

还可进行钻孔、扩孔、攻丝和滚花等。普通车床是车床中应用广泛的一种，约占

车床类总数的65%，因其主轴以水平方式放置故称为卧式车床.

C6140普通车床为通用机型，操作方便，布局紧凑，是理想的加工设备，主要针对

一些盘类及轴类零部件加工，在选型的时候，轴类零部件应考虑刀架上最大回转直

径，而加工盘类零部件则反之应考虑卡盘上最大回转直径，特别对于一些细长轴加

工应考虑机床整体刚性及共震，安装时应远离震源，必要时配合中心架和跟刀架完

成产品的加工。

1、低频力矩大、输出平稳

2、高性能矢量控制

3、转矩动态响应快、稳速精度高

4、减速停车速度快

5、抗干扰能力强

技术参数 Specifications		C6140
加工能力 Capacity	床身上最大工件直径 Max.Swing over bed	400mm
	拖板最大回转直径 Max.rotating diameter	230mm
	马鞍处最大回转直径 Max.swing over gap	630mm
	中心距 Center distance	750、1000mm
	主轴孔径 Spindle hole	52mm
主轴 Spindle	主轴端部尺寸 Spindle nose	ISO-C6
	主轴锥孔 Spindle tap	MT6
	主轴转速范围（级数）Spindle speeds(Number)	36-1600rpm (9 Steps)
进给 Feed	公制螺纹范围（种数）Metric threads range(Kinds)	0.5-14mm (18 Kinds)
	英制螺纹范围（种数）Inch threads range(Kinds)	2-40/inch (28 Kinds)
	模数螺纹范围（种数）Moudle threads range(Kinds)	0.25-3.5mπ (17 Kinds)
	小刀架行程 Compound rest travel	150mm
	横滑板行程 Cross slide travel	180mm
	车刀杆截面尺寸 Cross-section size of toolshank	20x20mm2
尾座 Tailstock	尾座套筒直径Dia.of tailstock sleeve	75mm
	尾座套筒锥度 Taper of tailstock sleeve	MT5
	尾座套筒行程 Travel of tailstock sleeve	160mm
主电机 Main motor power		4
机床尺寸 Machine size (LxWxH mm)	Overall dimensions for 750mm	2100x1150x1550mm
	Overall dimensions for 1000mm	2350x1150x1550mm
重量Weight(kg)	Weight for 750mm	1500kg
	Weight for 1000mm	1600kg
