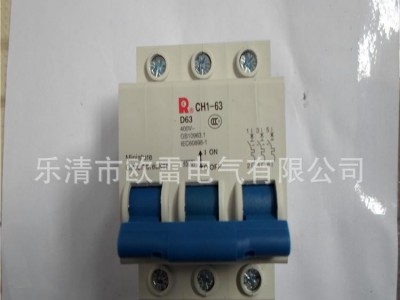

直销常熟小型断路器CH1-63/3P空气开关



r
• r 品牌/型号：常熟CH1-63r
r
• r 适用标准：国标r
r
• r 电寿命：6000万次r
r
• r 抗湿热性：5r
r
• r 额定极限短路分段能力：50kAr
r
• r 飞弧距离：0mmr
r
• r 分断能力：25KAr
r
• r 结构段额定电流**大值：63Ar
r
• r 脱扣时间：3MSr
r
• r 额定工作电压：220Vr
r
• r 极限分断能力：35kAr
r
• r 额定电流：6、10、16、20、25mAr
r
• r 脱扣器型式：10r
r
• r 脱扣特性：8r
r
• r 极数：1PPr
r
• r 操作方式：手动操作r
r
• r 脱扣器电流：6ADD63AAAr
r
• r 灭弧介质：空气式r
r
• r 产品认证：r
r
• r 额定绝缘电压：380VVVr
r
• r 速度：普通型r
r
• r 安装方式：固定式r
r
• r 结构：其他r
r
• r 额定频率：50HzHZr
r
• r 机械寿命：20000万次r
r
• r
r
• r
r

rr r r 小型断路器适用于交流50/60Hz额定电压230/400V，额定电流至63A线路的过载和短路保护之用，也可以在正常情况下作为线路的不频繁操作转换之用。r

r r
r

r r   小型断路器主要用于工业、商业、高层和民用住宅等各种场所。r

r r
r

r r   该产品应符合GB10963.1、IEC60898标准。r

r r
r

r编辑本段型号及含义r r   一般包括：企业特征代号、产品代号、设计序号、壳架等级额定电流、脱扣类型、极数等，r

r r
r

r r   如SSB65-C63/3P、HSB1-D63/2P。r

r r
r

r编辑本段正常工作条件r r   1）、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃;r

r r
r

r r   注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;r

r r
r

r r   注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。r

r r
r

r r   2）、安装地点的海拔不超过2000m;r

r r
r

r r   3）、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;r

r r
r

r r   4）、污染等级：2级;r

r r
r

r r   5）、安装类别: Ⅱ类及Ⅲ类;r

r r
r

r r   6）、安装场所的外磁场任何方向不应超过地磁场的5倍;r

r r
r

r r   7）、一般垂直安装，任何方向允差2°;r

r r
r

r r   8）、安装处应无显著冲击和振动。r

r r
r

r编辑本段主要技术参数r r   1）、额定工作电压（Ue）：AC 230V/400V（1P）、400V（2P，3P，4P）。r

r r
r

r r   2）、额定绝缘电压（Ui）：600V。r

r r
r

r r   3）、额定冲击耐受电压(Uimp)： 4KV 。r

r r
r

r r   4）、额定电流（In）：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A 。r

r r
r

r r   5）、额定短路分断能力（Icn）：6A-40A：6000A，50A-63A：4500A。r

r r
r

r r   6）、运行短路分断能力（Ics）：6A-40A：6000A，50A-63A：4500A。r

r r
r

r r   7）、极数：a.单极（1P）；b.二极（2P）；c.三极（3P）；d.四极（4P）。r

r r
r

r r   8）、瞬时脱扣类型：a.C型（5ln-10ln）；b.D型（10ln-16ln）。r

r r
r

r r   9）、基准环境温度：30℃。r

r r
r

r r   10）、栅格距离（mm）：6A-40A：50mm，50A-63A：45 mm。r

r r
r

r r   11）、外壳防护等级：IP20。r

r r
r

r r   12）、寿命：a.电气寿命：不低于4000次；b.机械寿命：不低于20000次。r

r r
r

r编辑本段结构特点r r   1）、 额定短路分断能力高，部分额定电流等级可达到6KA以上。r

r r
r

r r   2 ）、双重接线功能，可方便地连接标准汇流排和软导线。r

r r
r

r r   3）、 带指触防护组合型接线端子，安全性更高。r

r r
r

r r   4）、带储能式机构操作，触点快速闭合，克服了因人力操作手柄速度快慢带来的不利影响，提高了产品的使用寿命。r

r r
r

r r   5 ）、多种附件可供选择，且模块化、弹性组合，用户安装非常方便。r

r r
r

r r   6 ）、壳体和部分功能件均采用国外进口的高阻燃、耐高温、耐冲击塑料制成。r

r r
r

r r   7 ）、限流系数高，性能价格比优越。r

r r
