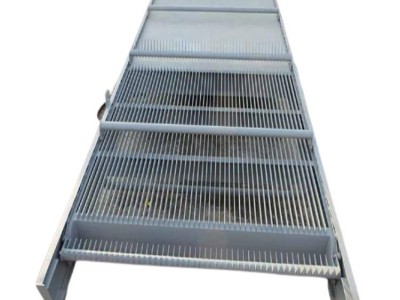

 回转式格栅机是一种可以连续自动清除液体中固体悬浮物的装置，其机架结构参照了我公司回转式雨水格栅的优点，采用与众不同的工作原理即耙齿链在栅条前后作回转运动，当耙齿运转到栅条的迎水面时，耙齿链采用封闭式，保证不让杂物侵入，使设备运转更加平稳。在设备安装时采用整机吊装，且只要在集水井两侧的地平上预埋620×150×16钢板两块，土建简单，节约，安装维修方便。

    本装置设计合理、简单、运转安全、可靠、自动化程度高，可广泛应用于水处理行业中。

工作原理

    回转式格栅包括机架、驱动变速系统、传动导轮、支承轮以及绕其转动的封闭式回转牵引链，齿耙和栅条。在电机减速机的驱动下，回转牵引链由下往上作回转运动，当牵引链上的耙齿轴运转到栅条的迎水面时，耙齿即插入栅条缝隙中由下往上作清捞动作，将栅条上所截留的杂物刮落耙中。由于齿耙设计成双齿齿耙双齿间成一夹角，这样当一齿插入栅条缝隙中清捞时，另一齿则与其形成包围之势将固体杂物包围住，不让其脱漏，清除效率高且彻底。当齿耙运转到机器上部时，杂物靠自重自行脱落容器中或输送机上，把杂物送走。

   同时在设计时考虑到：

     1、杂物可能进入牵引链中，将牵引链卡死，故设计了封闭式牵引链。

     2、 水下轴承组件采用不锈钢材料，配以耐磨钢轴承，免去了水下部件的日常维修。

特点与使用条件

1、回转式格栅的栅条放置于耙齿牵引链的中间位置（其它机械格栅置于牵引链之下），改变了耙齿在清捞过程中的运动方向（与其它格栅相反），避免硬物带入底部将齿耙及牵引链卡死。

 2、本设备采用回转式牵引链，其主要有链板、链销和滚子组成。运行时由机架上的导轨作导向，滚子在导轨上作滚动运动，免去了钢丝绳牵引式格栅除污机乱绳的烦恼。

3、本设备可以根据用户需要任意调节设备运行间隔时间，实现周期性运转，可以根据栅前栅后液位差自动控制，并且有手动控制功能，方便检修。

4、为避免冲击负荷对设备的破坏，在减速器输出轴轴端的链轮盘上设计安装了过载安全保护装置。

 总之回转式格栅具有自动化程度高、清捞效果好、动力消耗少、无噪音、耐腐蚀性好等优点，在无人看管的情况下，可保证连续稳定工作，日常维护工作很少。可广泛应用于城市污水处理、自来水厂取水口、雨水泵站、发电厂冷却水取水口等大量的水处理场所。
