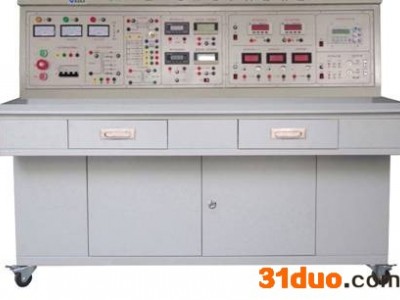

电工电子技术实验装置DG-5型 电工技术实训装置

 r
r

rr  r

rr     r r 一、概述
r     “DG-5型电工技术实训装置 ” 是本公司在总结国内电工电子实验设备基础上采用成熟的技术推出的新型实验装置，综合了目前我国大学本科、专科、中专及职校 “ 电路分析 ” 、 “ 电工基础 ” 、 “ 电工学 ” 、“数字电路”、“模拟电路”、r可以扩展“PLC可编程控制器” 、 “变频器技术应用”、“ 电机控制 ” 、 “ 继电接触控制 ” 及 “ 电力拖动 ” 等课程实验大纲的要求而研制，特别适用于高等院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。r

r二、技术参数要求：r

rr       实验台壳体采用1.5mm厚钢板亚光喷塑，面板采用铝板蚀刻工艺（永不褪色）。
r      输入电源：三相四线(或三相五线) 380V±10％ 50Hz
r      工作环境：温度-10℃～+40℃ 相对湿度＜85％(25℃) 海拔＜4000 m
r      整机容量：＜1.5KVA
r      外形尺寸：1450长×700宽×1200高 mm， 下方为储藏柜，方便放置不用的组件。r

rr 三、实验台电源配置及保护：r

rr 实验台壳体采用1.5mm厚钢板亚光喷塑，面板采用铝板蚀刻工艺，美观耐用。实验台设有完整的人身安全保护系统，保证实验师生的人身安全。实验电源输出的相相之间、线线之间、火线与零线之间均有短路、过流保护并切断实验台电源功能。能满足开展电工电子技术实验开放型教学的要求。实验台控制屏采用铁质双面亚光密纹喷塑结构，2mm厚铝面板，采用铝板蚀刻工艺；桌面2mm厚钢板模具压制成型，表面喷塑，防滑耐磨，坚固耐用，强度和寿命是密度板结构的数十倍；左右设有两个大抽屉（带锁），用于放置工具及资料，实验桌联体设计，实训桌下方设有元件储存柜，设有四个带刹车的轮子，便于移动和固定，造型美观大方。r

rr
r      电源进线：三相四线或五线经高分断断路器、三相保险管、指示灯、启动停止急停按钮、电压型漏电保护、接触器到各应用部分，具有缺相指示、电压型和电流型漏电保护、短路保护等功能。
r      交流电源：提供三相0～450V连续可调交流电源，其电压值由三只电压表指示。同时可得到0～250V连续可调的单相交流电源。采用三相自耦同轴调压器（保证调压输出后的三相电平衡）；火线与火线之间、火线与零线之间均有短路、过流保护装置。r

rr 启停控制：设有启动停止按钮及蘑菇型自锁急停按钮，方便应用及操作。r

rr 电源插座：箱体右侧设有单相多功能（两极三极）220V电源插座，方便实验台外围设备供电。
r      安全保护:电压型漏电保护器：对线路出现的漏电现象进行保护，发出声光报警信号并切断电源。
r      电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
r      实验连接线及插座：强、弱电连接线及插座为两种不同型号不能混插。强电连接线及插座采用全封闭护套工艺，使用安全、可靠、防触电。强、弱电连接线均为多股铜丝芯且可拆卸维修。r

rr 四、测量仪表及信号源配置：r

rr （1）智能数控恒压源：配有两路，该电源采用高速度的微电脑控制，电压调整旋钮不采用普通电位器（或多圈电位器），采用先进的编码器开关调整并带有电压值快增和快减功能，超长的使用寿命长。最小输出电压为0.00V。恒压源配有全数字显示电路，系统默认显示恒压源输出电压、电压值为0V，通过按键可以实现输出电流显示，并带有软件校准功能。每路输出电压为0-32V/1A。可以轻松实现0-±32V输出或0-64V输出（开标现场带样品演示，参数不符合技术部分不加分）。该恒压源必须具有全方位的保护功能，如过流、过压、过载、短路等多重保护，并带有声光报警。r

rr （2）智能数控恒流源：配有一路，该电源采用高速度的微电脑控制，电流调整旋钮不能采用普通电位器（或多圈电位器），采用先进的编码器开关调整并带有电压值快增和快减功能，超长的使用寿命长。最小输出电流为0.00mA。恒流源配有全数字显示电路，全程显示电流输出，并带有软件校准功能。每路输出电流为0-200mA，全程微电脑控制自动切换档位。该恒流源具有全方位的保护功能，如过流、过压、过载、开路等多重保护。r

rr （3）智能数字直流电压表r

rr 采用微电脑控制器，高精度AD转换器，全五位LED数码管显示，多级数字滤波电路显示稳定，测量精度高。输入阻抗：＞10M，有效量程：0--±400V，全五位LED数码管显示，超量程后显示“E”，具有超量程保护功能，输出保护信号，切断输入电压。r

rr      切换方式分手动量程和自动模式，全量程分三档±4V、±40V、±400V，测量精度：0.5%，使用环境：-10～50℃ ，校准方式：软件自动校准r

rr （4）智能数字直流电流表r

rr 采用微电脑控制器，高精度AD转换器，全五位LED数码管显示，多级数字滤波电路显示稳定，测量精度高。输入阻抗：100mΩ，有效量程：0--±4A，全五位LED数码管显示，超量程后显示“E”，具有超量程保护功能，输出保护信号，切断输入电压。r

rr      切换方式分手动量程和自动模式，全量程分三档±40mA、±400mA、±4A，测量精度：0.5%，使用环境：-10～50℃ ，校准方式：软件自动校准r

rr （5）智能数字交流电流表r

rr 采用微电脑控制器，高精度AD转换器，全四位LED数码管显示，多级数字滤波电路显示稳定，测量精度高。面板上设有4个按键，方便实现人机对话，输入阻抗：100mΩ，有效量程：AC 0--5Ar

rr ，全四位LED数码管显示，并输出保护信号，具有超量程保护功能，输出保护信号。测量精度：0.5%r

rr ，预留有458通讯接口，交流220V供电。r

rr （6）智能数字交流电压表r

rr 采用微电脑控制器，高精度AD转换器，全四位LED数码管显示，多级数字滤波电路显示稳定，测量精度高。面板上设有4个按键，方便实现人机对话，输入阻抗：2.5MΩ，有效量程：AC 0—500Vr

rr ，全四位LED数码管显示，超量程后显示“HHHH” ，并输出保护信号。具有超量程保护功能，输出保护信号，测量精度：0.5%，预留有458通讯接口，交流220V供电。r

rr （7）智能功率、功率因数表一只：r

rr 液晶显示，此模块由单片机，高速高精度A/D转换芯片和全数显电路构成，通过键控、数显窗口实现人机交互。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用单片机计算有功功率和无功功率（开标现场带样品演示，参数不符合技术部分不加分）。单相功率及三相功率精度为0.5级，电压范围为0～500V，电流测量范围为0～5A，可测量负载的有功功率、无功功率、功率因数及负载的性质等.接显示总功率，通讯接口：标准双向串行通讯：RS485；标准MODBUS－RTU通讯规约。r

rr （8）DDS数字函数信号发生器r

rr DDS函数发生器：输出波形：正弦波，方波（占空比可调），三角波，锯齿波，液晶显示。幅值：方波 VP-P: 0~10V；三角波：VP-P: 0~10V；正弦波：VP-P: 0~10V。频率范围：0-2MHz,编码器开关连续可调，直流偏置连续可调。自带 60MHz 频率计功能，对内部/外部信号进行频率测量。存储特性：可以存储 10 组用户设置的仪器状态参数，可随时调出重现；自带计数器功能，计数范围：0-4294967295。 r

rr 五、挂箱配置及参数r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 序号r r	r r 产品名称r r r 名  称r r	r r 数量r r	r r 备  注r r	r r 单 价r r	r r 合 计r r
r r 1      r r	r r 电源控制屏r r	r r 1r r	r r 采用腐蚀刻字工艺的铝面板r r r （永不褪色）r r	r r  r r	r r  r r
r r 2      r r	r r 实验桌r r	r r 1r r	r r 和实验台独立安装r r	r r  r r	r r  r r
r r 3      r r	r r 数控直流恒压源r r	r r 2r r	r r 输出精度高，自动换挡，软件校准r r	r r  r r	r r  r r
r r 4      r r	r r 数控直流恒流源r r	r r 1r r	r r 输出精度高，自动换挡，软件校准r r	r r  r r	r r  r r
r r 5      r r	r r 智能直流电压表r r	r r 1r r	r r 手动自动两种模式，软件校准、调零r r	r r  r r	r r  r r
r r 6      r r	r r 智能直流电流表r r	r r 1r r	r r 手动自动两种模式，软件校准、调零r r	r r  r r	r r  r r
r r 7      r r	r r 智能功率功率因数表r r	r r 1r r	r r 测量多种交流电参数，LCD液晶显示r r	r r  r r	r r  r r
r r 8      r r	r r 函数信号发生器r r	r r 1r r	r r DDS数字函数信号发生器r r	r r  r r	r r  r r
r r 9      r r	r r 实验组件1r r	r r 1r r	r r 静态基础实验电路，叠加定理、基尔霍夫定理、戴维南定理、双口网络、仪表量程的扩展等实验电路（塑料壳安装、轻便、易维修）r r	r r  r r	r r  r r
r r 10    r r	r r 实验组件2r r	r r 1r r	r r 动态基础实验电路，RLC谐振电路、RC双T选频电路、一阶二阶电路、电路状态轨迹的观察、RLC元件特性、RC串并联选频电路，等实验电路。（塑料壳安装、轻便、易维修）r r	r r  r r	r r  r r
r r 11    r r	r r 实验组件3r r	r r 1r r	r r 受控源、回转器、负阻抗变换器、配有适量元件库，可以完成基础电子实验，如白炽灯调光实验，555定时器、多谐振荡器、半波整流、桥式整流、滤波、运算放大器等等。（塑料壳安装、轻便、易维修）r r	r r  r r	r r  r r
r r 12    r r	r r 实验组件4r r	r r 1r r	r r 各种元件的伏安特性实验，带有6位十进制可变电阻箱，每个电阻2W。（塑料壳安装、轻便、易维修）r r	r r  r r	r r  r r
r r 13    r r	r r 实验组件5r r	r r 1r r	r r 三相负载电路：每相有三个白炽灯和三个高压电容做为负载、由开关切换可以改变负载特性，可以实现三相负载的星形和三角形链接。（塑料壳安装、轻便、安全可靠、易维修）r r	r r  r r	r r  r r
r r 14    r r	r r 实验组件6r r r （安装在实验台上）r r	r r 1r r	r r 配有日光灯灯管、镇流器、启辉器、工频变压器、电流测试孔、功率因数补偿电容，可以完成日光灯、功率因数提高、变压器测量等实验。r r	r r  r r	r r  r r
r r 15    r r	r r 实验组件7 r r r  r r	r r 1r r	r r 数字电路实验r r	r r  r r	r r  r r
r r 16    r r	r r 实验组件8 r r r  r r	r r 1r r	r r 模拟电路实验r r	r r  r r	r r  r r
r r 17    r r	r r 实验组件13r r r  r r	r r 1r r	r r 配有交流接触器3个、带灯按钮4个、制动变压器1台、硅整流桥1个、制动电阻1个、时间继电器1个、热过载继电器1个、强电座若干个、三相电机1台，可以三相电机的启动停止、点动、正反转启动、星三角启动、顺序启动、两地控制、能耗制动、过载保护等实验。r r	r r  r r	r r  r r
r r 18    r r	r r 实验用线全套r r	r r 1r r	r r 强、弱电两种实验线，不能互插。避免引接线而损坏设备。r r	r r  r r	r r  r r
r r 19    r r	r r 电工电子实验指导书（包含Word电子版）r r	r r 1r r	r r  r r	r r  r r	r r  r r

rrr  r

rr 五、实验项目r

rr      1、电工部分实验r

rr 1.   常用电子仪器的使用；r

rr 2.  基本电工仪表的使用与测量误差的计算；r

rr 3.   减小仪表测量误差的方法；r

rr 4.   仪表（电压表、电流表）量程扩展实验；r

rr 5.   元件伏安特性的测绘；r

rr 6.   电位、电压的测定及电路电位图的绘制；r

rr 7.   基尔霍夫定律验证及其故障判断；r

rr 8.   叠加原理验证及其故障判断；r

rr 9.   电压源与电流源的等效变换；r

rr 10.  戴维南定理验证 ；r

rr 11.  诺顿定理验证；r

rr 12.  最大功率传输条件测定；r

rr 13.  运算放大器和受控源；r

rr 14.  互易定理；r

rr 15.  R、L、C元件特性及交流电参数测定；r

rr 16.  功率测量及功率因数的提高；r

rr 17.  RC选频网络特性测试;r

rr 18.  R、L、C串联谐振电路的研究；r

rr 19.  三相电路连接和功率测量；r

rr 20.  一阶、二阶电路的时域响应；r

rr 21.  单相铁芯变压器特性的测试；r

rr 22.  回转器特性r

rr 23.  串并联谐振电路研究；r

rr 24.  负阻抗变换器；r

rr 25.  双口网络的研究；r

rr 26.  用三表法测量交流电路等效参数；r

rr 27.  单相铁芯变压器特性的测试；r

rr 28.  变压器同名端判断及其应用；r

rr 2 、模拟电路部分 r

rr 1.   r常用电子仪器的使用r

rr 2.   r晶体管共射极单管放大器r

rr 3.   r场效应管放大器r

rr 4.   r负反馈放大器r

rr 5.   r射极跟随器r

rr 6.   r差动放大器r

rr 7.   r集成运算放大器指标测试r

rr 8.   r集成运算放大器的基本应用(I)模拟运算电路r

rr 9.   r集成运算放大器的基本应用(II)波形发生器r

rr 10.  r集成运算放大器的基本应用(III)信号处理------有源滤波器r

rr 11.  r集成运算放大器的基本应用(IV)信号处理----电压比较器r

rr 12.   低频功率放用(I)OTL功率放大器r

rr 13.  r低频功率放大器(II)集成功率放大器r

rr 14.  rRC正弦波振荡器r

rr 15.   LC正弦波振荡器r

rr 16.   函数信号发生器的组装与调试r

rr 17.   电压—频率转换电路r

rr 18.   直流稳压电源(1)串联型晶体管稳压电源r

rr 19.   直流稳压电源(II)集成稳压器（正、负）r

rr 20.   晶闸管可控整流电路r

rr 21. r应用实验—闸管可控调光r

rr 3 、数字电路部分 r

rr 1.    半导体二极管、三极管开关特性的研究r

rr 2.   r二极管限幅器、箝位器、三极管限幅器r

rr 3.    TTL集成逻辑门的逻辑功能与参数测试r

rr CMOS集成逻辑门的逻辑功能与测试r

rr 4.    TTL集电极开路门与三态输出门的应用r

rr 5.    集成逻辑电路的级连r

rr 6.    组合逻辑电路实验分析r

rr 7.    组合逻辑电路的设计r

rr 8.   r组合逻辑电路的设计与测试r

rr 9.    译码器及其应用r

rr 10.   触发器及其应用r

rr 11.   计数器及其应用r

rr 12.   移位寄存器及其应用r

rr 13.   时序逻辑电路的设计及其应用r

rr 14.   脉冲信号产生电路的研究r

rr 15.   脉冲延时与波形整形电路的研究r

rr 16.   555时基电路及其应用r

rr 17.   电子秒表r

rr 18.   数-模、模-数转换r

rr 4、接触器、继电器实验 r

rr 1.            r三相异步电动机的点动r

rr 2.            r三相异步电动机的自锁控制线路r

rr 3.            r三相异步电动机的正反转控制线路r

rr 4.            r三相异步电动机的Y--△降压起动控制线路r

rr 5.            r顺序控制线路r

rr 6.            r两地控制线路r

rr 7.     异步电动机的能耗制动线路。r

rr 8.     电动机过载保护实验r
