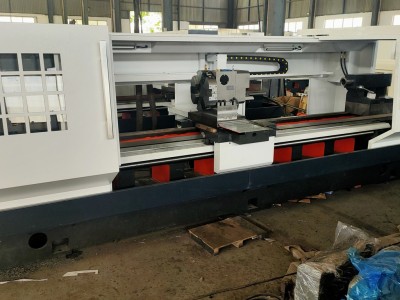

龙泽数控厂家供应重型车床卧式车床CK61100-高刚性数控机床精密加工车床

  rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r rr

r 项目 r	r 机床规格及主要技术参数 r			r 备注 r
r 系统 r	r 数控系统 r	r 广数980TB3 r		r r
		r 带主轴编码器、手摇脉冲发生器 r		r r
r 工作 r范围 r	r r	r CK61100E/1000 r		r r
	r 床身最大回转直径 r	r Φ1000mm r		r r
	r 滑板上最大车削直径 r	r Φ660mm r		r r
	r 最大工件长度 r	r 1000mm /1500mm   r		r r
r 主轴 r	r 主轴孔前端锥度 r	r 公制φ140   1:20 r		r r
	r 主轴通孔直径 r	r Φ130mm r		r r
	r 主轴调速范围 r	r 10-85；40-350；110-850r/min（三档调速） r		r r
	r 主轴电机 r	r 15kW   r		r r
	r r	r r		r r
r 坐标轴 r	r X轴最大快移速度 r	r 8m/min r		r r
	r Z轴最大快移速度 r	r 10m/min r		r r
	r 定位精度 r	r X轴≤0.025mm、Z≤0.030mm r		r r
	r 重复定位精度 r	r X轴≤0.012mm,、Z≤0.015mm r		r r
r 回转 r刀架 r	r 刀架型式 r	r 国产电动回转刀架 r		r r
	r 刀座数量 r	r 四位 r		r r
	r 外径、端面刀柄规格 r	r 40mmX40mm r		r r
r 冷却 r	r 冷却水泵 r	r 90W(三相电泵) r		r r
	r 自动润滑装置 r	r DHB-(TM)3型电动润滑泵泵 r		r r
r 传动 r部件 r	r 主轴轴承 r	r 国产 r		r r
	r 滚珠丝杠 r	r 国产 r		r r
	r 丝杠轴承 r	r 国产 r		r r
	r 硬轨 r	r 国产 r		r r
r 随机 r资料 r	r 装箱清单     r	r 一份 r		r r
	r 合格证明书 r	r 一本（精度检测表） r		r r
	r 机械说明书 r	r 一本 r		r r
	r 电器说明书 r	r 一本（电器原理图） r		r r
	r 操作说明书 r	r 一本 r		r r
r 其它 r	r 机床总电容量 r		r 15kW r	r r
	r 机床净重(约) r		r 4900kg r	r r
	r 机床外形尺寸 r		r 4250*2100*2100 r	r r

r
r

r
r

rr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r 标准配置 r	r 序 r号 r	r 名称 r	r 数量 r	r 标准配置 r
	r 1 r	r 数控系统 r	r 1/台 r	r 广数980TB3 r
	r 2 r	r 卡盘 r	r 1/台 r	r Ф380手动卡盘 r
	r 3 r	r 尾座 r	r 1/台 r	r 手动尾座 r
	r 4 r	r X向滚珠丝杠 r	r 1/台 r	r 国产 r
	r 5 r	r Z向滚珠丝杠 r	r 1/台 r	r 国产 r
	r 6 r	r 电动刀架 r	r 1/台 r	r 国产 r
	r 7 r	r X、Z向丝杠轴承 r	r 各1套/台 r	r 国产 r
	r 8 r	r X、Z向联轴器 r	r 各1套/台 r	r 国产外购 r
	r 9 r	r 主 轴 轴 承 r	r 1套/台 r	r 国产P5级 r
	r 10 r	r 机身铸造 r	r 1/台 r	r 采用树脂砂铸造 r
	r 11 r	r 主轴总成 r	r 1套/台 r	r 装配式主轴 r
	r 12 r	r 油   漆 r	r 1套/台 r	r 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置  r
	r 13 r	r 润   滑 r	r 1套/台 r	r 国产沪润电动润滑油泵，润滑油路安装完毕 r
	r 14 r	r 附  件 r	r  1套/台 r	r  随机 r r
