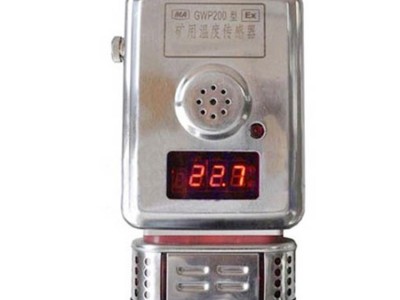

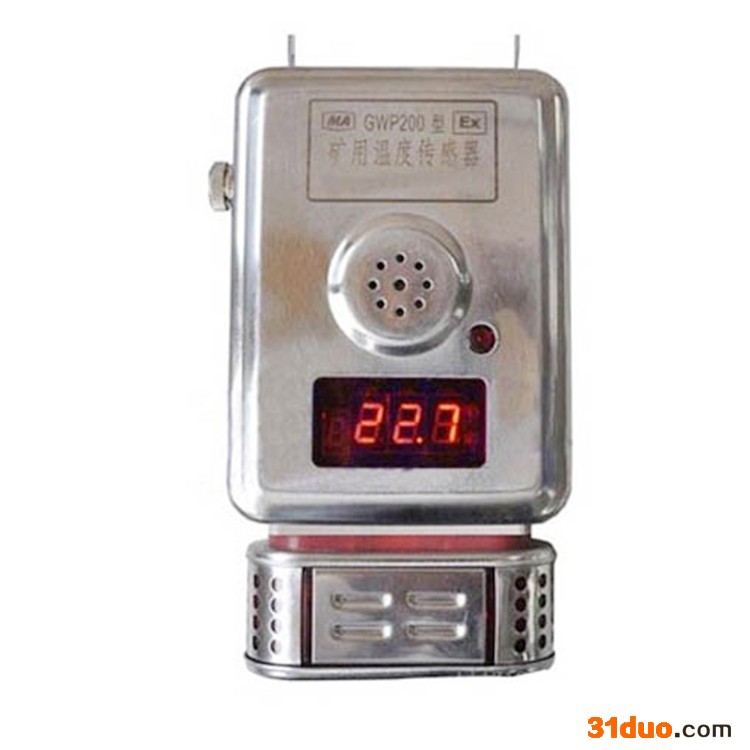

中煤 GWP-200 温度传感器 温度传感器工作要求



GWP-200温度传感器是一种用于监测煤矿井下巷道及瓦斯抽放管道温度的模拟量传感器，能**地数字显示温度并将测量结果转换成相应的电信号输送到井下分站。

GWP-200温度传感器用途及范围

1) 主要用途：传感器主要用于煤矿井下的温度监测。

2) 适用范围：井下巷道，工作面瓦斯抽放管道等有必要进行温度监测的场所。

GWP-200温度传感器技术指标

1) 工作电压、电流；

a) 工作电压：（9.0～25.0）V.DC；

b) 工作电流：≤ 100 mA。

2) 测量范围：-30℃～+200℃。

3) 显示分辨率 传感器采用数字显示，在（-30≤X＜100）℃之间，显示分辨率为0.1℃；在（100≤X≤200）℃之间，显示分辨率为1℃。

4) 基本误差

a) 显示误差≤±2.5%(F.S)；

b) 输出误差≤±2.5%(F.S)。

5) 输出信号制式 传感器的输出信号制式为以下四种，出厂时输出信号制式为四选一；

a) 频率型：输出频率为(200～1000)Hz（输出电流2mA时，脉冲宽度≥0.3ms，脉冲幅度：高电平不小于3 V、低电平不高于＋0.5V）；

b) 电流型：DC 4 mA～20 mA（负载0Ω～500Ω）；

c) 电流型：DC 1 mA～5 mA（负载0Ω～1KΩ）；

d) 总线型：RS485，传输速率2400bps，传输信号工作电压直流峰峰值：≤15 Vp-p；传输信号工作电流峰峰值：≤150 mA。

6) 响应时间 传感器的响应时间不大于10s（水中）。
