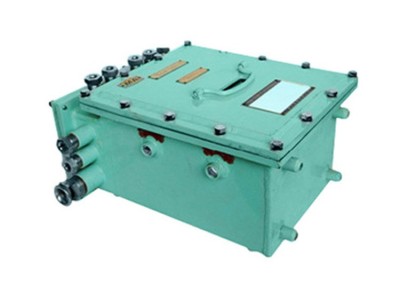

中煤 DJF4S型 风电瓦斯闭锁装置 DJF4S型风电瓦斯闭锁装置生产商



煤矿用风电瓦斯闭锁装置主机(以下简称装置)是专门针对煤矿安全监控而设计的系统，是煤矿综合监控系统的重要组成部分。
DJF4S型风电瓦斯闭锁装置具有初始化和初始化参数掉电保护、数据发送、接受显示功能，能够接收并存储上级计算机的命令，并根据上级计算机的命令、采集、处理各传感器或下一级数据站的信号，并向传输。该系统在各种作业面，能够实现对风电甲烷的闭锁操作，保障作业面人员安全。将工作面需要的检测点和控制点连成一个有机的整体，实现风、电、甲烷闭锁的功能。
DJF4S型风电瓦斯闭锁装置为矿用本质安全型，适用于采掘工作面等煤矿井下环境。既能独立使用，也可与KJ103型煤矿综合监控系统配套使用。本装置可实现采煤工作面、掘进工作面及串联通风情况下的风电瓦斯闭锁，根据局部通风机运行状态及关联巷道内的甲烷浓度，实现局部通风机与关联巷道电器设备的闭锁、复电控制。并将其所采集的各种参数传递给上一级监控主机。
DJF4S型风电瓦斯闭锁装置技术参数
防爆型式：矿用隔爆兼本质安全型，标志为“Exd[ib]I”
输入通道：8路（开关量或频率模拟量输入任意选择）
输出通道：8路（开关量输出）
下级装置：8路编码式DJW4S甲烷温度断电仪输入
频率模拟量输入信号：200Hz～1000Hz，高电平≥3V，低电平≤0.7V，脉宽大于0.3ms
无电位接点开关量输入信号：接点断开对应逻辑“0”，接点导通对应逻辑“1”
0/5 mA开关量输入信号：
0～2 mA对应逻辑“0”，4～5 mA对应逻辑“1”
电平开关量输入信号：
不大于1.5V对应逻辑“0”，不小于3V对应逻辑“1”
转换误差：满量程时不低于1.0%
开关量输出：输出控制AC 127V/5A
显示功能：用液晶显示所有输入、输出通道的数据
传输参数：方式：RS485，半双工
速率：1200b/s
信号电平：3V～5V，Z大输出电流≤95mA
距离：分站到调制解调器不小于15km（PUYVR电缆，电缆分布参数：分布电容：≤0.06μF/km；分布电感：≤0.8mH/ km；直流电阻：≤12.8Ω/km）
供电电源：AC 127V/380/660V
外形尺寸及质量：360mm×309mm×162mm。
