中煤断水保护装置 断水保护装置产品货源 断水保护装置定制



断水保护装置主要用于煤矿瓦斯抽放泵的断水保护。当瓦斯抽放泵的供水正常时水箱中的浮子浮起，隔爆微动开关闭合，瓦斯抽放泵工作；当循环供水不正常时水箱中的浮子落下，隔爆微动开关打开，瓦斯抽放泵停止工作。由此，实现断水保护。

断水保护装置使用条件

（a）周围环境温度-20~+40°C；

（b）周围空气相对湿度不大于95%（+25°C时）；

（c）在有沼气或性危险气体混合物矿井中；

（d）在无显著摇动和冲击振荡的地方；

（e）无水或水流浸入的地方；

（f）空气中不含主要化学介质，经常或不定期腐蚀。

断水保护装置结构特征

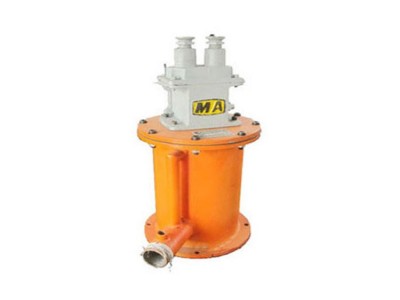

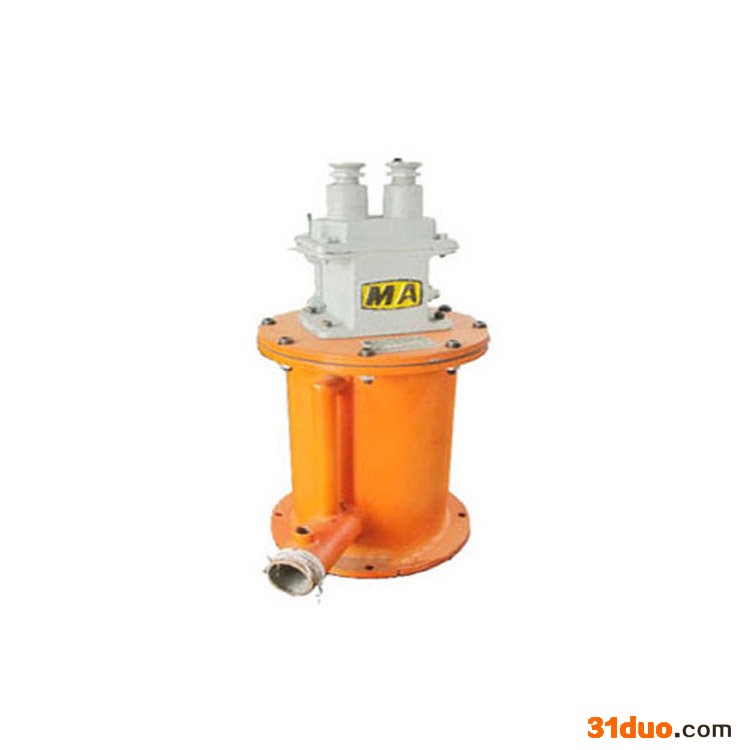

断水保护装置由隔爆外壳和内部组装微动开关组成，外壳包括主腔和接线箱，运动部分为直动式。水箱内有不锈钢浮子，浮子室有进水口，浮子、密封垫及排气管出水口组成；利用水的浮力使浮子浮起打开微动开关，保证泵的控制回路接通；矿用微动隔爆开关管道无水时浮子落下，微动开关打开，泵的控制回路断开。还可根据 需要在出水口安装水压表显示供水管的压力（安装磁化水室）。

断水保护装置技术特性

（a）微动开关额定电压60V以下，电流5A；隔爆等级d1，引入电缆外径φ10~13，重量5Kg。适用于具有的危险气体的煤矿控制线路中。

（b）微动开关的推杆工作行程不大于0.7mm，行程余量不小于0.4mm。
