rr 胶管接头  r

rr 高压胶管接头泄漏预防  rrr
r

rr 在液压系统中，无论是金属管接头，还是软管接头，都存在容易产生泄漏的问题。对于卡套式管接头，大多因管道受到较大的外力或冲击力，使卡套松动或管端面变形而造成泄漏，此时应检查卡套是否失圆、刃口有无缺损、管端是否完好以及卡套螺母的压紧程度等，同时还要消除管道外力。对于扩口式管接头，大多因扩口过度，质量不合要求或多次拆卸，致使扩口变形或裂纹等造成泄漏，此时可将前端截去重新进行扩口。如果使用公母锥顶压进行密封，其泄漏大多是由于两锥面有损伤，可用研磨砂对锥面进行研磨。在一些用“о”形圈靠端面或外径密封的场合。 r

rr
r r

r

r 高压胶管接头泄漏原因 r

rr 高压胶管接头泄漏原因有以下几种：“о”形圈老化或变形而造成泄漏；“о”形圈装配不到位，使两平面连接时压不平或“о”形圈被切割造成泄漏；“о”形圈未压实，弹性变形量不足而造成泄漏；“о”形圈止口槽过深而造成泄漏。对此，需重新选择外径相同和截面较粗的“о”形圈，也 r

rr

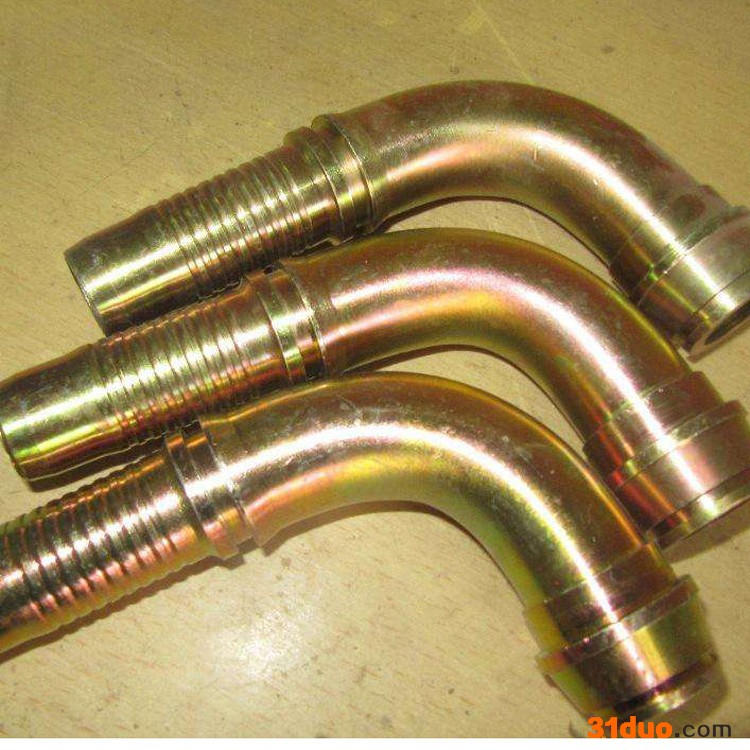

r r 高压胶管接头 r

rrr 可将带有止口槽的密封平面进行切削或磨削加工，以减小止口槽深度，使“о”形圈有足够的弹性变形量（压缩量一般应在0.35-0.65mm之间）。对于采用耐油胶板、羊毛毡、软钢纸板、组合密封垫圈或密封胶的管接头处泄漏，无论是何材质，首先应检查其密封件有无破损，变形、老化和粗糙度过大等情况，然后采取相应的措施。 r

rr
r r

rr
r

r

r 高压胶管接头安装事项 r

rr （1）胶管在移动或静止中，均不能过度弯曲，也不能在根部弯曲，至少要在其直径的1.5倍处开始弯曲； rrr （2）胶管移动到极端位置时不得拉得太紧，应比较松弛； rrr （3）尽量避免胶管的扭转变形； rrr （4）胶管尽可能远离热辐射构件，必要时装隔热板； rrr （5）应避免胶管外部损伤，如使用中同构件表面的长期摩擦等； rrr （6）若胶管自重引起过分变形时，应有支托件。 rrr
