气动接头型三通快插接头快速接头省力接头PE12

快速接头特点：



• 1．          只用一次动作即可轻易地连接气管。
• 2．          全流量：锁紧爪和密封圈置于气管的外端。
• 3．          PC螺纹内侧有六角扳手孔，所以即使在狭窄处安装也十分容易；PL和    PB等管接头主体是可转向的结构，所以配管效率较高。
• 4．          椭圆形压环在狭窄的场合能够很容易的拆卸管子。
• 5．          螺纹处有垫圈或密封胶，所以不用密封处理就可直接安装。

我司供应的接头（快插铜本色类，铜镀镍接头，)：

PC螺纹直通、PCF内螺纹直通、PL L型螺纹二通、PLF L型内螺纹二通、PLL L型加长螺纹二通;
PH外六角接头、PB T型螺纹三通、PD T型侧三通外螺、PX Y型螺纹三通;
PM隔板直通、PU直通、PG直通变径、PV L型二通;
PY-Y型三通、PE T型三通、PZA十字四通、PK五通;4.常用气动管接头部分

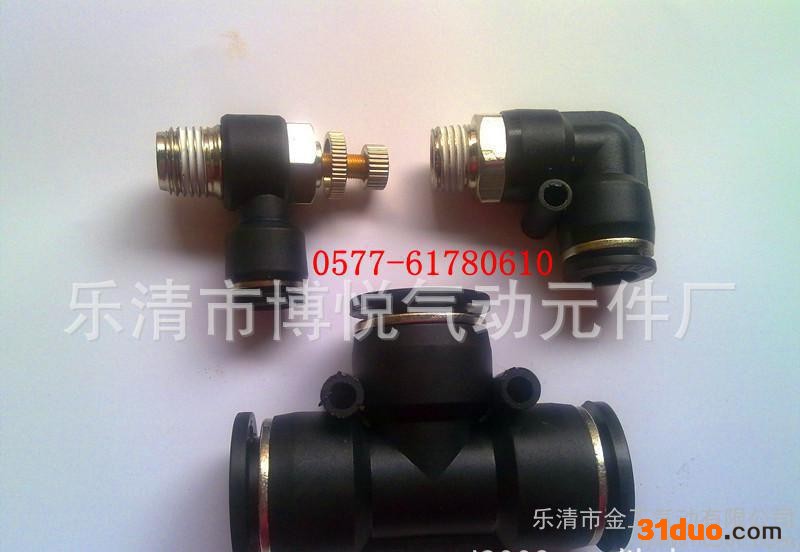

PC系列外丝直通  PCF系列内丝直通    PH系列弯头旋转直通

PL系列外丝弯管直通  PLF系列内丝弯管直通PY系列Y型三通

PT系列T型三通    SL系列调速节流接头PU管直通

PUL弯管直通



快速接头：快速接头是一种不需要工具就能实现管路连通或断开的接头，它有三种结构形式：两端开闭式、两端开放式、单路开闭式。

1、两端开闭式：　　不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动。　　连接时——当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏。　　

2、两端开放式　　不连接——当母体的套圈被推到另一端时，钢珠自动向外滚动，因此，子体被移出；由于子体与母体都没有阀门，流体向外流出。　　连接——当子体插入母体时，套圈被其弹簧的作用力推到先前的位置致钢珠锁紧，流体流动，其中的O型圈以防止液漏。　　

3、单路开闭式　　不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体被阀门弹簧的反作用力弹开，阀门就能自动关闭以阻断流体流动。　　连接时——当子体插入有套圈的母体一侧时，阀门被打开导致流体流动，垫圈被弹簧的力量推回原来的位置，不锈钢珠会锁住以确保子/母体连接，里面的垫圈能完全阻断流体的渗漏。



为什么要用快速接头呢？

1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。　　

2、省油：折断油路时，快速接头上的单项阀可封闭油路，油不会流出，避免油液油压损失　　

3、环保：快速接头折断和连接时，油不会洒漏，保护环境。　　

4、设备化整为零，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的地后再组装使用。　　

5、经济：以上各种优点都为客户创造了经济价值。



快速接头特点：
·快速安装，简单灵巧，节省空间；
·型式多样，满足任何气动布管需要；
·即使安装以后，塑料管体也可任意转向；
·释放环采用椭圆型设计，拆卸更加省力方便；
·所有锥管螺纹预涂聚四氟乙烯防漏胶，密封性能好.

Tube(Metric)	Tube(inch)
PE 4	PE5/32
PE 6	PE 3/16
PE 8	PE 1/4
PE10	PE 5/16
PE 12	PE3/8
PE 14	PE 1/2
PE16

本公司主要专业生产与供应：SMC型A系列气源处理件，SMC型SY系列电磁阀，VT系列电磁阀，VF系列电磁阀，VP系列电磁阀，SMC气动白色接头，SMC型气缸。亚德客型B系列气源处理件，亚德客型4V系列电磁阀，2W系列铜体水阀，US系列蒸气阀，VF系列脚踏阀，4A系列气控阀，4M板式安装电磁阀，4H手阀，亚德客型气缸。

索诺天工型TG系列电磁阀，TGA气控阀，

BR系列电磁阀，韩国品牌PMC电磁阀，台湾金器MVSD,MVSC电磁阀，海隆系列电磁阀，电磁阀线圈，进口PU管，国产PE管，各种气动接头，吹尘枪，弹簧管。

39系列气源处理件，Q系列气源处理件，各种节流阀，各种机械阀，各种手动阀，K系列电磁阀，K.Q系列电磁阀，DQK系列电磁换向阀，Q系列电磁阀，DMF脉冲阀，QJZ角座阀，0927膜片电磁阀，欢迎定购，咨询！
