概述

1：使用环境条件：

工作温度: -40℃～105℃

贮存温度: -25℃～85℃

相对湿度:≤90%

大气压力: (86～106) KPa

防水等级：IP66

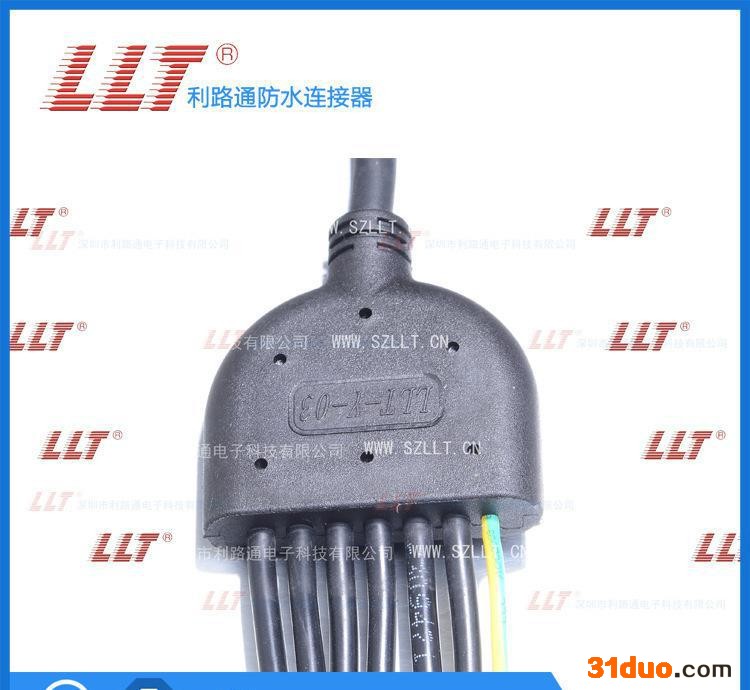

2：结构描述

2.1外形参考尺寸(长×宽×高)(mm)：详见图纸。

2.2引线方式：注塑对接

2.3注塑材质：尼龙，260℃，耐温，94V-1级阻燃。

2.4防水胶圈：硅胶

3：测试

3.1抗电强度

3.2绝缘电阻

3.3接触电阻

常温常压下，防水连接器公母插合状态下，接触电阻≤10mΩ。

3.4盐雾测试

3.5防水性能

3.6连接器接触件保持力

TEL: 0755-61201138

FAX: 0755-84693195

深圳市利路通科技实业有限公司

2012年10月29日

第2页共5页

按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效

值）AC 1500V / 50Hz，经1min而无击穿或飞弧现象，超漏电流小于2mA。

连接器的接触件装配好，在50N的轴向负荷作用下应固定在它的绝缘安装内，卸除负

荷后在1min后，接触件相对于外壳的轴向位移不超过0.3mm。

未插合的连接器按照GJB1217-1991中方法1001的规定，连接器经受盐溶液浓度5%的

氯化钠溶液，温度35±2℃的中性盐雾试验48h后，不出现影响性能的腐蚀。

按照GJB1217-1991中1005方法，常温常压下，导体与绝缘体间，试验电压（有效

值）DC 500V，绝缘电阻大于1000MΩ。

本规格书规定了该产品的技术要求、试验方法、检验规则。

按照【GB4208-2008外壳防护等级（IP代码）】连接器公母插合并装好螺母，按照

14.1使用喷嘴直径12.5mm，距离2.5m-3m，100±5L/min流量冲击3min，产品内部不能有

水流入，绝缘电阻测试大于2MΩ.

客户(CUSTOMER):品名(PART.NAME)：

3.7成品线拉力测试

3.8机械寿命

3.9互配性

同一型号规格的自由连接器与固定连接器应能完全插合和分离。

3.10环境适应性

产品在经受表1所述条件的试验后应满足表1所规定的要求。

3.11试验方法说明

3.12高温测试

3.13低温测试

3.14温度冲击测试

按照GJB1217-1991的1011测试，-40℃0.5h，105℃0.5h循环5次，无机械损伤。

3.15潮湿测试

TEL: 0755-61201138

FAX: 0755-84693195

按照GJB1217-1991方法的2016进行测试，接触件插拔1000次，接触件磨擦表面允许

镀层有轻微磨损，但不露其基体金属，不出现影响性能的机械损伤，试验后测试接触电

阻符合测试部分3.3的要求。

插合好的连接器按照GJB1217-1991的1002Ⅱ型交变湿热的规定进行试验，连接器在

相对湿度为90%-98%，温度为20℃-65℃的条件下，承受10次共240h的连续循环后，外观

合格，互换合格。试验结束后常态下2h后测试其绝缘电阻≥2MΩ，DC500V.

3T+M18

除另有规定外，常温常压均指温度15℃～35℃，相对湿度45%～75%，大气压86KPa～

106KPa

按照GJB1217-1991的1005方法测试，连接器暴露在（105±2）℃中历时96h，室温下

保持0.5h，绝缘体尺寸无明显变化，绝缘体没有起泡肿胀、裂纹、烧焦等现象；金属表

面处理层无开裂、龟裂或起层现象。

按照GJB1217-1991的1011方法测试，连接器暴露在（-45±2）℃中历时4h，室温下

保持0.5h，绝缘体尺寸无明显变化，绝缘体没有起泡肿胀、裂纹等现象；金属表面处理

层无开裂、龟裂或起层现象。

2012年10月29日

将带连接器的成品线放置在拉力测试机上，施加负荷为15KG的拉力，测试时间

1min，无断芯线现象，整体线长变形不大于成品线（含连接器）的8%。

深圳市利路通科技实业有限公司

第3页共5页

客户(CUSTOMER):品名(PART.NAME)：

1

4：外观要求：

4

工作温度，℃

相对湿度，%

3

1000

GJB1217-1991方

法2016

试验结束,恢复后

按3.1、3.2、3.3

、3.4、3.5、3.9

、3.10的要求

恒定

湿热

3T+M18

贮存温度，℃

低温

试验方法

GB/T2423.1-2001

中"试验Ab"

2

GB/T2423.9-2001

中"试验Cb" 48

线材表面每米不得超过3个凹或凸点，外观干净；五金件镀层无气泡、凹点、针孔

、烧焦、批锋、起皮、脱落、变形、划伤等现象；接头外观面无缺胶、缩水、变形、划

伤等不良，螺纹与相关产品做到配合检测。

6

GB/T2423.10 -

1995中"试验Fc"

5

试验持续时间为

扫频循环次数

GB/T2423.10 -

1995中"试验Fc"

试验结束,恢复后

按3.1、3.2、3.3

、3.4、3.5的要

求

300

振幅，mm

振动方向

85±2

93±3

2

0.35

10次

三个互相垂

直方向

高度，mm

恢复时间，h

试验持续时间，h

恢复时间，h

次数

振动

试验结束,恢复后

按3.1、3.2、3.3

、3.4、3.5、3.6

、3.7、3.8、3.9

、3.10的要求

自由

跌落

贮存温度，℃

10～55频率，Hz

表1

试验项目、要求

接触件插拔次数

试验条件项目

高温

105±2

16

试验持续时间，h

试验持续时间，h

2

2

插拔

-45±2

16

2恢复时间，h

GB/T2423.2-2001

中"试验Bb"
