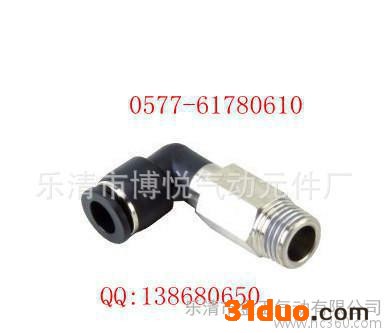

气动元件气动快插接头快速接头L型加长外露弯气动接头PLL6-01

Tube(Metric)	Thread(G)
PLL 4-G01	PLL 10-G01
PLL 4-G02	PLL 10-G02
PLL 4-G03	PLL 10-G03
PLL 6-G01	PLL 10-G04
PLL 6-G02	PLL 12-G02
PLL 6-G03	PLL 12-G03
PLL 8-G01	PLL 12-G04
PLL 8-G02	PLL 16-G03
PLL 8-G03	PLL 16-G04
PLL 8-G04

注意：

在空气，水（机械及订制生产时可以使用）以外的流体中，不要使用

如在生产为花的场所使用，可能引起火灾，因此禁止在这种场合使用

如在60摄氏度以上的热水中使用，则由于热量及加水分解引起树脂被损坏的可能，因此禁止在这种情况下使用

本公司产品不能用于带静电场所

不要使用管接头上受外部负荷（弯曲，扭曲，牵拉），不然可能损坏或泄漏的原因

如使用非本公司的气管产品，可能由于气管的公差引起泄漏或连接及拆卸的不正常，因此一定要检查确认外径是否符合下表的尺寸

规格	PU管	尼龙管
4MMM	+-0.1	+-0.08
6MM	+-0.12	+-0.1
8MM	+-0.12	+-0.1
10MM	+-0.15	+-0.12
12MM	+-0.15	+-0.12
16MM	+-0.15	+-0.16

请检查确认气管端面是否被切断成直角，气管外是否有破损或划痕，在连接气管时，请参照下列内容，本公司产品在把气管插入管接头时，会感到有2段感觉，第1段为锁紧部分，第2段为密封圈部分，必须插入到第2段

气管接连及拆卸用按扭，被设计成容易连接和拆卸的椭圆形，如椭圆形按扭受使用空间的限制，可以在订货时注明圆形按扭。在连接完管接头和气管后，必须要接动气管检查确认气管是否能够拉动，不能拉动情况下才能投入使用。

产品简介：

一、技术指标：
1、使用流体：压缩空气
2、使用压力：0-0.8MPa
3、使用温度：-5 ~ 70℃
4、使用软管：PU管。尼龙管



二、使用时请注意：
1、使用软管应先尽量剪平并插到按钮底部，然后往外拉一下气管以保证连接成功卸管时，尽量压下按钮，同时将管子沿轴线方向拉出。
2、不同的厂家掌握不同的螺纹内部标准，因此，在使用时，如果外螺纹是PT或NPT类型，即使涂有密封胶，也请尽量使用生料带以防止泄漏。
3、工作时，气管与按钮中心线不要超过30度，否则，可选用PL45等其他型号。

三、配件选择：
　　按钮可有蓝、红、黑、灰白等颜色供选择。
　　按钮有圆、椭圆两种形状可供选择。
　　按钮有POM和铜镀镍两种材料可供选择。
　　塑料体有黑和灰白两种颜色可供选择。
　　表面处理有酸洗。电镀镍和化学镀镍三种选择。
　　工作压力在0.8-2.0MPa的请另行告知。
　　使用流体是水的请另行告知。

四、产品命名说明：
　　例：PC10--03（N）（1）（2）（3）（4）　　
　　（1）型号
　　（2）气管外径（毫米）
　　公制：3 4；5 6；7 8；9 10；11 12；13 14；15 16
　　英制：1／8；5／32；3／16；1／4；5／16；3／8；1／2

　　（3）螺纹大小：
　　公制：M5 M6；M8 M10；M12 M14；M16 M22
　　英制：01：1／8；02：1／4；03：3／8；04：1／2

　　（4）英制螺纹形式：
　　默认：PT（BSPT。R）



我公司生产与供应的各种材质各种型号快插接头：

PC螺纹直通、PCF内螺纹直通、PL L型螺纹二通、PLF L型内螺纹二通、PLL L型加长螺纹二通;
PH外六角接头、PHF串联接头、PB T型螺纹三通、PD T型侧三通外螺、PX Y型螺纹三通;
PKB螺纹五通、PKD螺纹五通变径、PM隔板直通、PU直通、PG直通变径、PV L型二通;
PY-Y型三通、PN Y三通变径、PE T型三通、PEN型三通变径、PZA十字四通、PK五通、PKG五通变径;



快速接头：快速接头是一种不需要工具就能实现管路连通或断开的接头，它有三种结构形式：两端开闭式、两端开放式、单路开闭式。

1、两端开闭式：　　不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动。　　连接时——当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏。　　

2、两端开放式　　不连接——当母体的套圈被推到另一端时，钢珠自动向外滚动，因此，子体被移出；由于子体与母体都没有阀门，流体向外流出。　　连接——当子体插入母体时，套圈被其弹簧的作用力推到先前的位置致钢珠锁紧，流体流动，其中的O型圈以防止液漏。　　

3、单路开闭式　　不连接时——当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体被阀门弹簧的反作用力弹开，阀门就能自动关闭以阻断流体流动。　　连接时——当子体插入有套圈的母体一侧时，阀门被打开导致流体流动，垫圈被弹簧的力量推回原来的位置，不锈钢珠会锁住以确保子/母体连接，里面的垫圈能完全阻断流体的渗漏。



为什么要用快速接头呢？

1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。　　

2、省油：折断油路时，快速接头上的单项阀可封闭油路，油不会流出，避免油液油压损失　　

3、环保：快速接头折断和连接时，油不会洒漏，保护环境。　　

4、设备化整为零，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的地后再组装使用。　　

5、经济：以上各种优点都为客户创造了经济价值。



快速接头特点：
·快速安装，简单灵巧，节省空间；
·型式多样，满足任何气动布管需要；
·即使安装以后，塑料管体也可任意转向；
·释放环采用椭圆型设计，拆卸更加省力方便；
·所有锥管螺纹预涂聚四氟乙烯防漏胶，密封性能好
