全民塑胶--专注防腐20载

您身边的管道防腐保护材料专家

       本店所有产品均厂家直销，量大优惠。免费拿样！

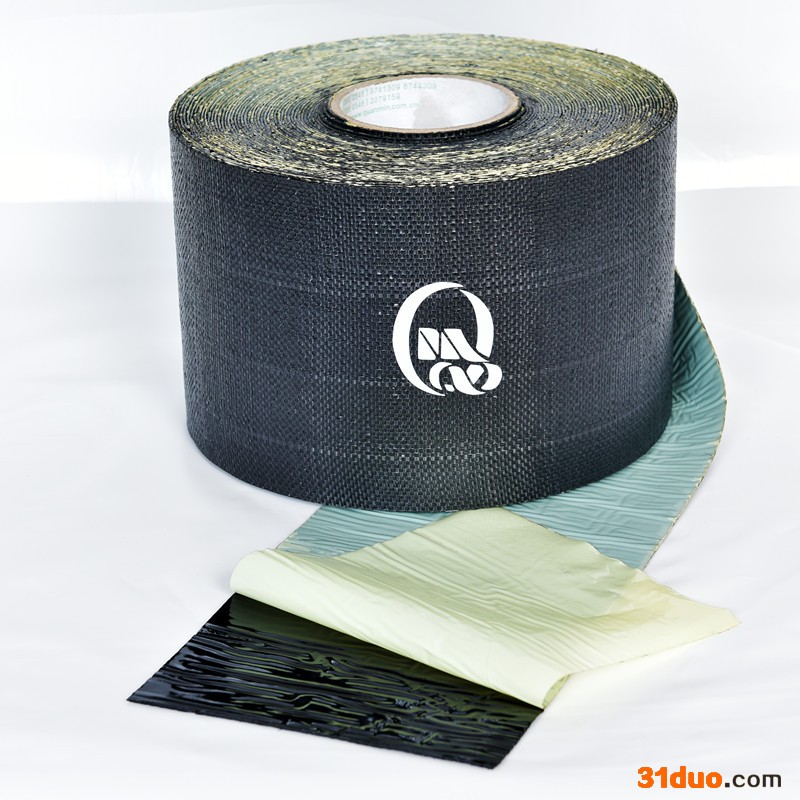

 聚丙烯防腐胶带

产品简介：

       防腐胶带/ 聚丙烯防腐胶带，一种无污染、无危害的环保型油气管道防腐胶带。是我公司在2002年引进国外先进流程工艺，参照当时国内的防腐胶带技术标准SY/T 0414-1998性能指标，选用独特的改性聚丙烯网状增强编织纤维土工布做基材，用高粘性丁基橡胶改性沥青做胶层，通过热复合技术试制成功的，后覆一层防粘隔离膜。施工时与底漆配用。十多年来在石油、天燃气、煤气、化工和城建的钢质管道和地埋钢质储存罐体外防腐蚀保护中得到了广泛应用，深受国内外广大客户的信赖。在国内成为早期的油气管道防腐胶带生产厂家。

产品特点：

1.基材的网状增强纤维结构，达到了耐拉伸、耐压痕和抵抗由土壤应力产生的蠕变破坏效果，还具有独特的抗曲服、抗磨损、抗冲击能力。

2.高粘性的厚胶层与钢管表层的粘性极强，对增强纤维防腐胶带自身搭接粘合比较牢固，对螺旋管焊缝处不会出现空隙，确保水和水蒸汽不渗透于管道表面。

 3.独特的选料和先进的工艺，保正了聚丙烯防腐胶带优异的耐老化、耐腐蚀和抗电击性能。

4.柔韧的基材、厚厚的胶层，使得该产品操作灵活，单层施工一次成型。提搞了工效，节省了综合成本。

 5.使用简便，现场手工、工厂机械绕带均可。



性能指标：

项目名称 型    号		760-39	760-43	760-47	760-55	780-59	780-65	780-71
总厚度mm		1.00	1.10	1.20	1.40	1.50	1.65	1.80
胶层厚度mm		0.70	0.85	0.90	1.05	0.95	1.10	1.20
基材厚度mm		0.30±0.05				0.60±0.05
拉伸强度		≥65Mpa
对底漆钢强度	23 oC	≥48 N/cm
	75 oC	＞15 N/cm
对背材剥离强度		≥28N/cm
阴极剥离		8.0mm
吸水率		＜0.30%
水蒸气透过率		≤0.35 g/m2·24h
体积电阻率		≥1.5×1012Ω·m
电气强度		≥35Mv/m
抗冲击性		23N·m
适用温度		-34  ～ +85oC

产品信息：

1、颜色：黑色

2、适用管径：25mm ～ 2200mm

3、胶带宽度：50mm ~ 300mm

4、胶卷长度：15m ~ 120m

5、卷芯尺寸：38mm、76mm 纸芯或硬纸塑料卷芯

6、包装:纸箱 ㎡

使用方法：

1、防腐保护表面处理：除锈、除焊渣、除毛刺、清油污和杂物，并保持清洁干燥。符合GB/T 8923要求，手工除锈应达St3级，机械除锈应达到Sa2.5级。

2、涂底漆：使用时远离火源，搅拌均匀后用干净毛刷、滚刷或其他机械方法均匀涂敷。

3、底漆涂刷5-10分钟表干后即可缠带。施工过程中要增大胶带的平衡涨力，达到紧贴于作业面，实现包平无空隙、无皱折效果。

4、选用我公司生产的配套底漆P27。

5. 施工温度：-5～+50℃；禁止雨、雪、雾天湿度＞85%情况下和风沙较大环境下露天施工。

运输贮存：

1、防暴晒、防雨淋、防冻保温、防止压坏变形。

2、在运输或存储中受到-5℃以下暴冻时，需在20℃左右存放48小时，方可使用。

3、应在相对湿度＜75%、温度5～30℃库房中存放，并远离热源与明火。

4、保质期限12个月。
