r 一、气动通风蝶阀 产品概述r
rr

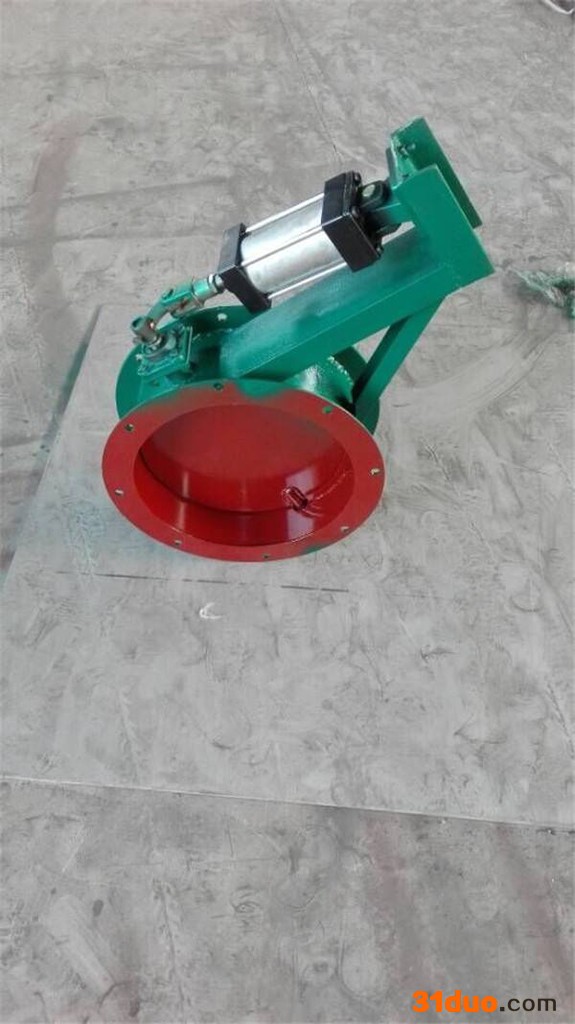

r rrr 上海川沪阀门有限公司生产的气动通风蝶阀D641W气动通风蝶阀采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便，641W气动通风蝶阀特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。气动通风调节蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。
r特点：
r1、设计新颖、合理、结构独特，重量轻，启闭迅速。
r2、操力矩小，操作方便，省力灵巧。
r3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
r适用场景:
rD641W气动通风蝶阀广泛应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。适用于工业、冶金、环保等管道作通风调节介质流量之用。rr
r 二、气动通风蝶阀 零部件材料r
r
r
r r
r
r
r r r | r 零件名称r | r r 材料r | r
r r | r 阀体r | r r 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料r | r
r r | r 蝶板r | r r 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料r | r
r r | r 密封圈r | r r 与阀体相同r | r
r r | r 阀杆r | r r 碳钢、2Cr13、不锈钢、铬镍钼钛钢r | r
r r | r 填料r | r r 氟塑料、柔性石墨r | r
r r
rr
r 三、气动通风蝶阀 技术参数r
rr
rr
r r r | r 阀体形式r | r r 钢板焊接阀体r | r
r r | r 公称通径r | r r DN50～2000mmr | r
r r | r 公称压力r | r r PN0.25、0.6、1.0 MPar | r
r r | r 法兰标准r | r r JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等r | r
r r | r 连接形式r | r r 法兰式、对夹式r | r
r r | r 阀盖形式r | r r 一体式r | r
r r | r 压盖型式r | r r 压盖压紧式r | r
r r | r 密封填料r | r r V型聚四氟乙烯填料、柔性石墨填料r | r
r r
r
r 四、气动通风蝶阀 执行器参数r
rr
rr
r r r | r 执行器型号r | r r GT、AT、AR、AW系列单双作用气动执行器r | r
r r | r 供气压力r | r r 0.4～0.7MPar | r
r r | r 气源接口r | r r G1/4"、G1/8"、G3/8"、G1/2"r | r
r r | r 环境温度r | r r -30～+70℃r | r
r r | r 作用形式r | r r r 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
r双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)r r | r
r r
r
r 五、气动通风蝶阀 性能规范r
rr
rr
r r r | r 公称通径r | r r DN（mm）r | r r 50～2000r | r
r r | r 公称压力r | r r PN（MPa）r | r r 0.05r | r r 0.25r | r r 0.6r | r
r r | r 试验压力r | r r 强度试验r | r r 0.075r | r r 0.375r | r r 0.9r | r
r r | r 密封试验r | r r r ≤1.5%泄漏量r r | r
r r | r 适用介质r | r r 煤气、含尘气体、烟道气等。r | r
r r | r 适用温度r | r r -40～+800℃r | r
r r
r
r 六、气动通风蝶阀 连接尺寸r
rr
rr
r r r | r DNr | r r D1r | r r Dr | r r Br | r r br | r r n-dr | r
r r | r DN200r | r r 280r | r r 320r | r r 140r | r r 14r | r r 8—18r | r
r r | r DN250r | r r 335r | r r 375r | r r 140r | r r 14r | r r 12-18r | r
r r | r DN300r | r r 395r | r r 440r | r r 170r | r r 14r | r r 12-22r | r
r r | r DN400r | r r 495r | r r 540r | r r 190r | r r 16r | r r 16-22r | r
r r | r DN500r | r r 600r | r r 645r | r r 190r | r r 18r | r r 16-22r | r
r r | r DN600r | r r 705r | r r 755r | r r 210r | r r 20r | r r 20-26r | r
r r | r DN700r | r r 810r | r r 860r | r r 210r | r r 20r | r r 24-26r | r
r r | r DN800r | r r 860r | r r 900r | r r 210r | r r 20r | r r 24-30r | r
r r | r DN900r | r r 1020r | r r 1075r | r r 250r | r r 20r | r r 24-30r | r
r r | r DN1000r | r r 1120r | r r 1175r | r r 250r | r r 22r | r r 28-30r | r
r r | r DN1200r | r r 1320r | r r 1375r | r r 250r | r r 24r | r r 32-30r | r
r r | r DN1400r | r r 1520r | r r 1575r | r r 300r | r r 24r | r r 36-30r | r
r r | r DN1500r | r r 1620r | r r 1675r | r r 300r | r r 24r | r r 40-30r | r
r r | r DN1600r | r r 1730r | r r 1790r | r r 300r | r r 24r | r r 40-30r | r
r r | r DN1800r | r r 1930r | r r 1990r | r r 300r | r r 24r | r r 44-30r | r
r r | r DN2000r | r r 2130r | r r 2190r | r r 300r | r r 24r | r r 48-30r | r
r r | r DN2200r | r r 2340r | r r 2405r | r r 300r | r r 24r | r r 52-33r | r
r r | r DN2400r | r r 2540r | r r 2605r | r r 350r | r r 26r | r r 56-33r | r
r r | r DN2500r | r r 2640r | r r 2705r | r r 350r | r r 26r | r r 56-33r | r
r r | r DN2600r | r r 2740r | r r 2805r | r r 350r | r r 26r | r r 60-33r | r
r r | r DN2800r | r r 2960r | r r 3030r | r r 350r | r r 30r | r r 64-34r | r
r r | r DN3000r | r r 3160r | r r 3230r | r r 400r | r r 34r | r r 68-36r | r
r r
