产品简介



为使刮板输送机安全运行，刮板链内应具有一定的张力，通常采用紧链器施给刮板链一定预紧 力。紧链时将刮板链的一端固定在机头架侧板上或 阻链溜槽上，另一端绕过机头链轮，使链轮反转， 刮板链随即被拉紧，当刮板链张力适当时，紧链器 将链轮制动，防止刮板链回松，两个刮板链头接好 后，紧链器解除制动。目前大部分刮板输送机采用 这种紧链方式，紧链装置主要有闸盘紧链器和液压 紧链器。闸盘紧链器是利用输送机驱动部电动机 提供给链轮动力来张紧刮板链，制动时采用手动夹 紧机构，主要适用于小功率的刮板输送机。
对于大功率、长运距的重型刮板输送机而言，刮板链所需预紧力很大，闸盘紧链器很难实现。液压紧链器利 用马达提供动力，带动链轮反转紧链并制动，同时 具有机械和电气闭锁保护装置，安全可靠性高，适 用范围广，是一种性能比较完善的刮板输送机紧链 装置，特别适用于重型刮板输送机的链条张紧。

产品参数



首先泵站高压 乳化液经球形截止阀和过滤器进入系统，经过减压 阀减压为 15 MPa。当手动换向阀在下位时，乳化液 分为两路，一路经液控单向阀组流入马达，经回油 路上的另一液控单向阀组回液，从而驱动马达带动链轮组件反转、刮板链慢速反向移动；另一路经梭阀和液控换向阀进入减压阀，乳化液压力减为 2 MPa 后进入马达制动器的液压腔并压缩弹簧，使马 达解除制动，即只要马达一开始工作，对其保持的 制动**同时解除。同理，当手动换向阀在上位时， 马达带动链轮组件正转，刮板链慢速正向移动。
当手动换向阀在中位时，系统停止供液，两组液控单 向阀组将马达的进、排液口封闭，马达停止转动； 同时液控换向阀复位，制动器中的乳化液经减压阀 和液控换向阀回液，马达制动器靠弹簧恢复制动状 态。马达制动器的**小脱离压力为 1.2 MPa，由 减压阀控制。马达制动器的进口压力必须限定在 1.2~3.0 MPa，超过**大限定值会造成马达损坏，制动器进液前连接一个压力锁阀，当进口压力高于 3.0 MPa 时，压力锁阀将自动关闭；当进口压力低 于 3.0 MPa，压力锁阀将自动打开，以保证马达制动器的安全。
紧链前，首先用阻链器将刮板链固定，压下回转机架使马达紧链装 置进入正确啮合状态，并检查惰轮和大齿轮啮合间 隙是否合适；然后向液压控制阀供液，操作液压控 制阀手柄至相应位置，液压马达转动，刮板链低速 反转，随着刮板链张紧力加大，液压马达转速变得 十分缓慢，注意观察刮板链的张紧程度，直到拖出的刮板链足够松弛，将液压控制阀手柄扳到中位制 动，马达停转，此时可以安全地增减链环，调整刮板链长度；接链完成后将液压控制阀手柄扳至与紧链操作相反位置，使马达正向运转拉链，当阻链器固定的上链松动时，操作液压控制阀手柄至中位停止向液压控制阀供液，马达停止运转；取下阻链器，操作液压控制阀转动链轮，使张紧力均衡断开紧链系统，使惰轮与大齿轮脱离啮合。

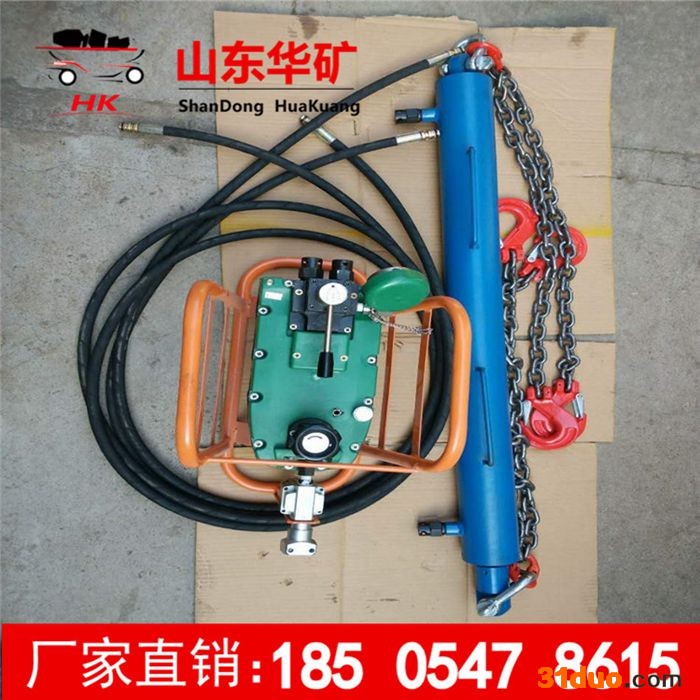

产品实物图
