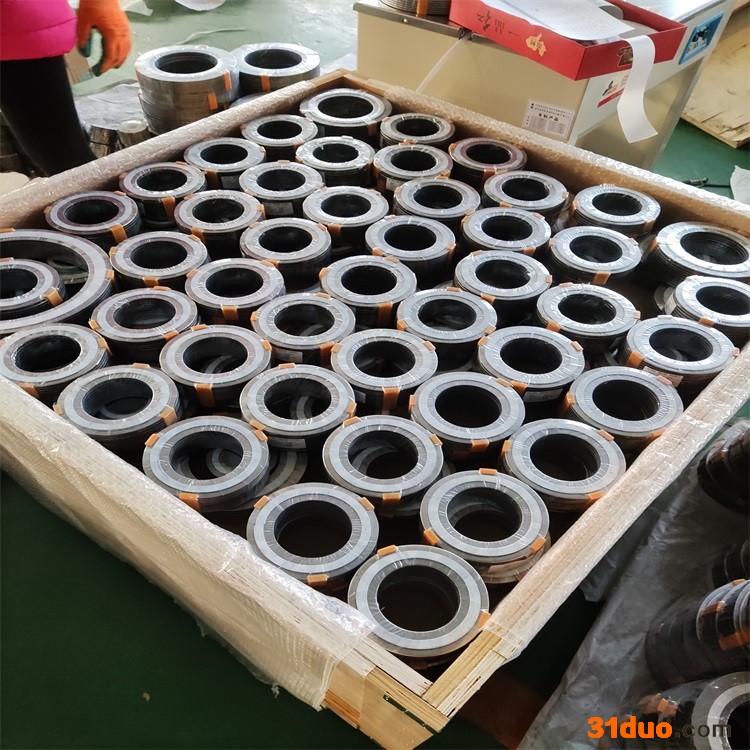

工厂定做 缠绕垫片 带内外环金属缠绕垫片 石墨缠绕垫 量大从优
2021-06-29 08:48698
信息概况
  • 价格：￥0.00/个
  • 起订：1个
  • 供应：1000000000个
发送询价
缠绕垫片 带内外环 金属缠绕垫片 代号和使用法兰类别：

基本型式
 代号 适用的法兰密封面 厚度(mm)
V型基本体/环 W型基本体/环
基本型 A或R型 榫槽面、凹凸面、平面和凹槽面 3.2;4.5 4.8;5.5;7.5
带内环型 B或RIR型 榫槽面、凹凸面、平面和凹槽面 3.2/2
4.5/3 		4.8/3.0
5.5/4.0
7.5/5.0
带外环型 C或CG型 平面或凸面
带内环及外环型 D或CGI型 平面或凸面
材料:
1.  带内外环缠绕垫金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200 2.带内外环缠绕垫非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力

内外环缠绕垫片各种非金属材料主要技术参数：
材料 标识代号 温度 ℃ 最大工作压力 适用介质 压缩率% 回弹率% 应力松驰率%
膨胀石墨 F.G.
 -220--550 250 BAR 腐蚀性介质
18--30 		≥17 ≤18
特制石棉带 ASB
 -150--450 100 BAR
 般气密性 18--30 ≥19 ≤28
聚四氟乙烯 PTFE -200-- 200 100 BAR 腐蚀性介质 18--30 ≥15 ≤13
无石棉材料 NA
 -100--350 100 BAR 一般气密性 18--30 ≥19 ≤28
云 母 MICA
 -150--800 100 BAR 特高温 18--30 ≥19
陶 瓷 CER
 -200--1090 100 BAR 超高温 18--40 ≥19

下表用于对常用内外环及缠绕金属的材质选择：
材料名称
 缩写标记 硬度(HB) 温度(°C)
碳钢（Carbon steel) CS 120 -40~+540
SUS 304 304 130~180 -195~+550
SUS 316L 316L 130~180 -100~+550
SUS 321 321 130~190 -195~+760
HASTELLOR-B2 HASTB 215
 -185~+1090
INCONEL-600 INC600 150 -100~+1090
MONEL-400 MON 150
 -130~+820
钛 TI 215
 -195~+1090

※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理
金属缠绕垫片基本体厚度公差：
项目
 厚度(mm) 公差(mm)
垫片厚度 4.5, 3.2 +0.2
-0.1
环厚度 3.0 ±0.25

下表是带内外环金属缠绕垫片直径公差（即用于法兰的名义管道直径）：

 DIN (mm) ANSI B16.5
BS1560 (mm)
Mss sp-44 		API 605 公差
内环内径
垫片内径 		<=600 <=24" >=26" and <=34" ±0.5
>600 and <=800 >24" and <=34" >=36" and <=60" ±0.9
>800 and <=1600 >34" and <=60"   ±1.3
>1600 >60"   ±1.6
垫片外径 <=600 <=24" <=24" ±0.9
>600 and <=16000 >24" and <=60" >24" and <=60" ±1.8
1600 >60"   ±2.2
外环外径     >=1/2" and <=60" ±0.9
<=600 <=24"   0-1.0
>600 and <=1000 >24" and <=34"   0-1.8
>1000 and <=1600" >34" and <=60   0-2.2

主要性能参数：
缠绕垫片系数
 m=2.5-4
缠绕垫片使用压力 ≤25MPa
缠绕垫片使用温度 -196℃-700℃(氧化性介质中不高于600℃)
缠绕垫片最小预紧比压 y=68MPa
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009  钢制管法兰用缠绕式垫片  化工部欧洲体系
HG20631-2009  钢制管法兰用缠绕式垫片 化工部美洲体系
GB/T4622.2-97  缠绕式垫片 管法兰用垫片尺寸  国标
JB/T4719-92  管壳式换热器用缠绕垫片 机械部标准
JB/T90-94  管路法兰用缠绕式垫片 机械部标准
JB/T4705-2000  压力容器法兰用缠绕式垫片 机械部标准
SH3407-96  管法兰用缠绕式垫片
更多标准或要求请来电咨询。
