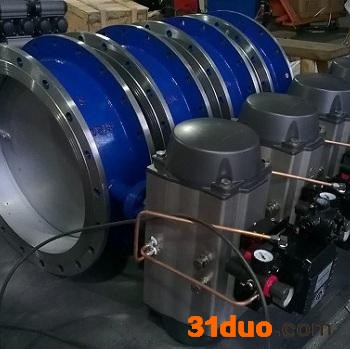

气动硬密封蝶阀 气动法兰硬密封蝶阀D673H-6/10/16C



rrr 1.气动蝶阀操作力矩小,是所有阀类中操作力矩最小的一种,启闭迅速,以压缩空气为动力,通过活塞齿条,齿轮的机械传动阀杆,以角行程输出的扭矩转动阀板0~90°,就能快速的完成启闭动作,结构简单、体积小、重量轻、流阻小、流量系数大,密封性能好。调节范围大。是自动化控制系统中仪表的执行单元;
r2.采用电-气阀门定位器,以电信号和压缩空气为动力,接受控制系统输入的0-10mA DC或4-20mA DC电流信号,由调节器将压缩空气,转换成气源压力信号输入输出,改变阀板的旋转角度(0-90°任意角度),具有较好的调节控制流量等参数。
r3.采用电磁换向阀、阀位回讯器,以AC220V或DC24V电源电压和压缩空气作动力,实现对流体介质的快速二位切断控制。
r4.气动执行机构采用活塞式气缸及曲臂转换结构,输出力矩大,体积精小,采用全密封防水设计防护等级高。气缸体采用镜面气缸,无油润滑,磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑,确保传动轴不摩损。
rD673H-6/10/16C气动硬密封蝶阀 rr
r r r | r r 产品名称 r r | r r r 气动蝶阀 r r | r
r r | r r 作用形式 r r | r r r 开关型 调节型 r r | r
r r | r r 连接形式 r r | r r r 法兰式 对夹式 管螺纹式 r r | r
r r | r r 结构形式 r r | r r r 三维偏芯型 r r | r r r 中线型结构 r r | r r r 二偏芯型 r r | r r r 三维偏芯型 r r | r
r r | r r r r | r r r 多层次结构 r r | r r r r r | r r r 弹性座结构 r r | r
r r | r r 阀座密封形式 r r | r r r 软质密封、硬质合金密封 r r | r r r 软质密封 r r | r r r 软质密封、硬质合金密封 r r | r
r r
rr D673H-6/10/16C气动硬密封蝶阀 rrr 多层次密封结构,采用软硬多叠层式金属圈,将多叠层密封圈固定在蝶板上,使其不发生弯曲和移动,并有效避开了介质对叠层密封圈的直接冲刷,阀座密封面采用耐磨性能很高的硬质合金焊条堆焊,从而提高了蝶阀的使用寿命。并具有金属硬密封和弹性密封的双重优点,无论在高温或低温情况下,均具有优良的密封性能。采用三维偏芯结构设计,阀座与蝶板几乎无磨擦,具有越关越紧的密封功能。
r GT、AT、AW型角行程气动执行机构是蝶阀的驱动装置,由活塞式双作用和单作用(弹簧复位式)两种,由紧凑的双(单)活塞齿轮、齿条式结构,啮合准确、传动平稳、输出扭矩大,动作灵活稳定、重量轻、使用寿命长。(单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好。 rr
r r r | r r 公称通径D(mm) r r | r r r 40 r r | r r r 50 r r | r r r 65 r r | r r r 80 r r | r r r 100 r r | r r r 125 r r | r r r 150 r r | r r r 200 r r | r r r 250 r r | r r r 300 r r | r r r 350 r r | r r r 400 r r | r r r 450 r r | r r r 500 r r | r r r 600 r r | r r r 700 r r | r
r r | r r 公称压力PN(MPa) r r | r r r 0.6、1.0、1.6、2.5 r r | r
r r | r r 流量特性 r r | r r r 近似等百分比(参见典型曲线图)、直线特性、快开性 r r | r
r r | r r 阀板转角(度) r r | r r r 0°~90°(可调) r r | r
r r | r r 允许泄漏量 r r | r r r 软密封:O泄漏 硬密封:≤额定Cv×0.001% r r | r r r 软密封:VI微气泡级,硬密封:≤额定CV×0.065% r r | r
r r | r r 允许压差 r r | r r r ≤公称压力值 r r | r
r r | r r 作用形式 r r | r r r 双作用/单作用(弹簧复位式) r r | r
r r | r r 控制型式 r r | r r r 二位切断型/调节型 r r | r
r r | r r 执行器 r r | r r r 型 号 r r | r r r GTD/GTE系列、AW/AWS系列、AT系列等 r r | r
r r | r r 气源压力 r r | r r r 净化压缩空气(氮气)0.3-0.7MPa r r | r
r r | r r 调节型 r r | r r r 输入信号 r r | r r r 电流信号:0~10mA、4~10mA 气源信号20~100kPa r r | r
r r | r r 基本误差 r r | r r r 带定位器≤±1.5% r r | r
r r | r r 回 差 r r | r r r 带定位器≤1.5% r r | r
r r | r r 死 区 r r | r r r 带定位器≤0.6% r r | r
r r | r r 可调节比 r r | r r r 250:1 r r | r
r r | r r 切断型 r r | r r r 回讯电压 r r | r r r AC220V、AC110V、DC24V、 r r | r
r r | r r 切断时间 r r | r r r 1-2S r r | r r r 3-5S r r | r r r 7-18S r r | r r r 20-30S r r | r
r r
rr
rr
r r r | r r 公称通径mm r r | r r r DN50-DN800 r r | r
r r | r r 材料代号 r r | r r r C(WCB) r r | r r r P(304) r r | r r r R(316) r r | r
r r | r r 主要零件 r r | r r r 阀体 r r | r r r WCB r r | r r r ZG1Cr18Ni9Ti r r | r r r ZG1Cr18Ni12Mo2Ti r r | r
r r | r r 阀板 r r | r r r WCB或2Cr13 r r | r r r 1Cr18Ni9Ti r r | r r r 1Cr18Ni12MoTi r r | r
r r | r r 阀杆 r r | r r r 2Cr13 r r | r r r 1Cr18Ni9Ti r r | r r r 1Cr18Ni12MoTi r r | r
r r | r r 阀座密封 r r | r r r 增强聚四氟乙烯 、对位聚苯 、不锈钢、硬质合金钢密封 r r | r
r r | r r 阀板密封 r r | r r r 增强聚四氟乙烯 、对位聚苯 、各种橡胶、不锈钢 r r | r
r r | r r 填料 r r | r r r 聚四氟乙烯 、柔性石墨 r r | r
r r | r r 适用工况 r r | r r r 适用介质 r r | r r r 蒸汽、水、油品 r r | r r r 硝酸碱类腐蚀性介质 r r | r r r 醋酸类腐蚀性介质 r r | r
r r | r r 适用温度 r r | r r r 聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃ r r | r
