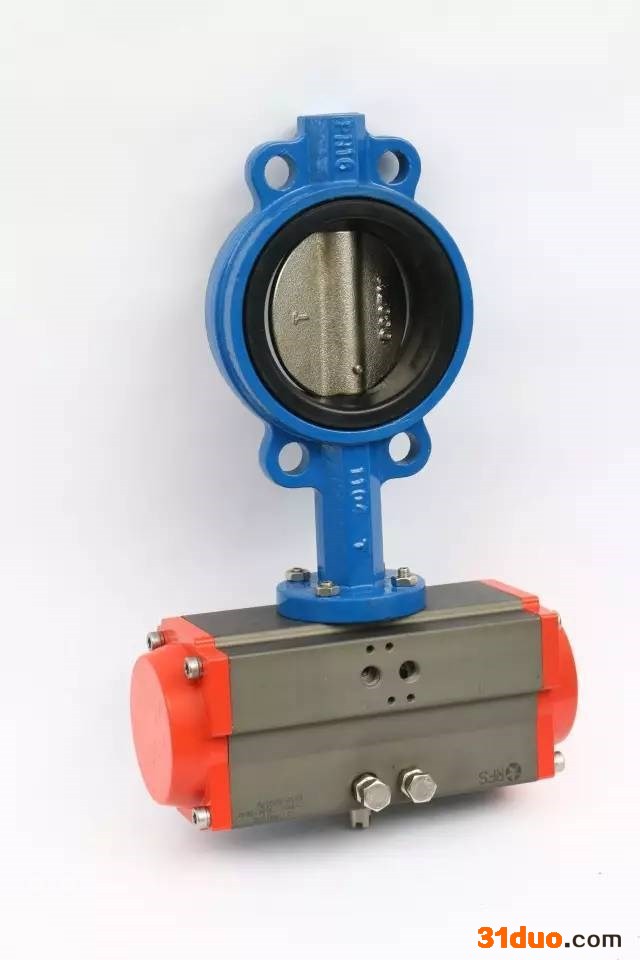

_气动蝶阀

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。气动蝶阀的主要优点，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，经过二位五通电磁阀控制操作方便，也可调节流量介质。

中文名

气动蝶阀

外文名

Pneumatic butterfly valve

应用领域

食品、化工、石油、电力等

阀体材料

灰铸铁、球墨铸铁、碳钢、不锈钢

适用温度

-20℃～100℃

回转角度

90°±3°

控制方式

气动、蜗轮、电动、电液联动

气动附件

电磁阀、空气过滤器、定位器

功能用途

开关切断、比例调节、紧急切断

适用介质

水泥、粉尘、废渣等介质

阀板材质

QT450,WCB,304,316,2507,1.4529

公称通径

DN40-DN1200mm工作原理

气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能，碟阀在低压大中口径管道上的使用越来越多。

蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时单一的阻力，因此通过该阀门所产生的压力降

很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

铝合金气动蝶阀

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。?
