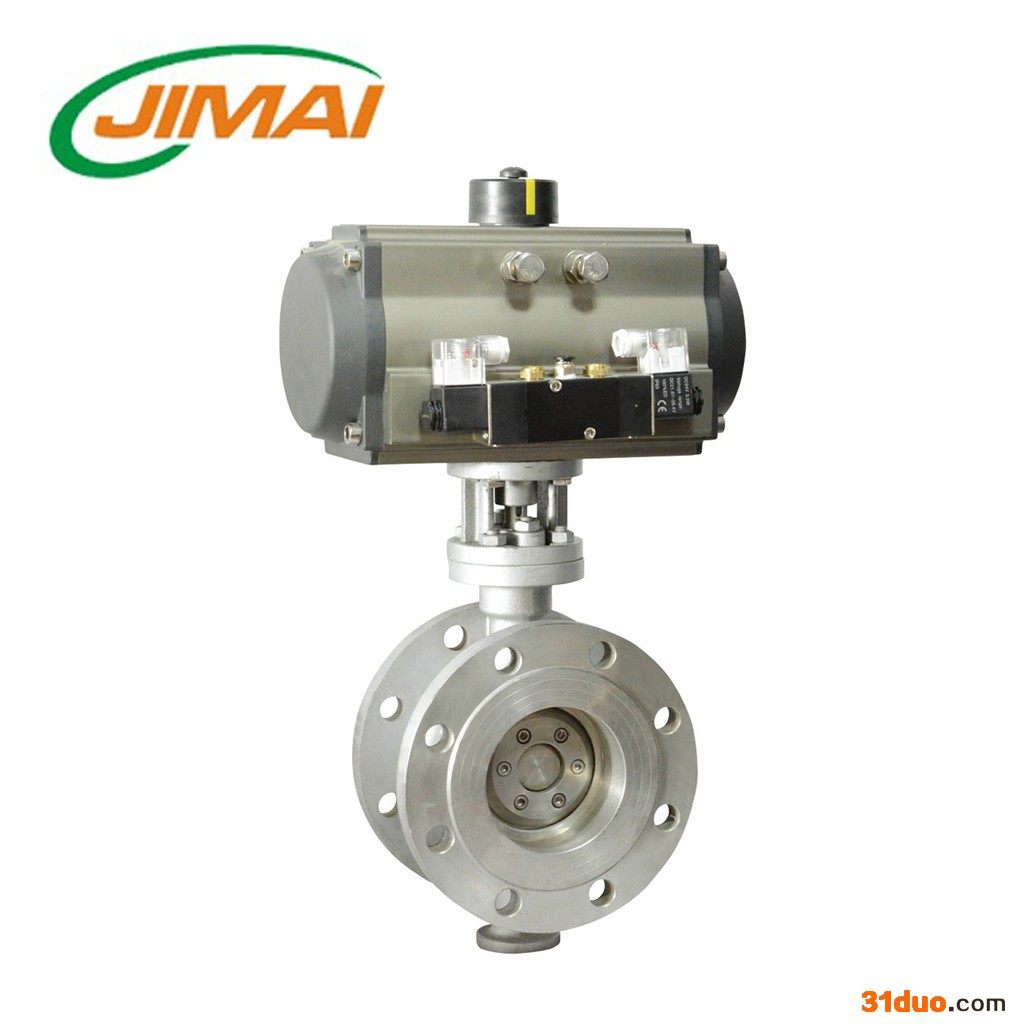

吉迈 D643H 气动硬密封蝶阀 管道气动阀 气动蝶阀 气动法兰蝶阀
2021-06-29 08:52967
信息概况
  • 价格：￥0.00/个
  • 起订：1个
  • 供应：5000个
发送询价
产 品 说 明
  D673H气动三偏心对夹蝶阀产品概述



气动三偏心对夹蝶阀，阀体采用了三偏心多层次金属密封结构，精密的阀板密封面经抛光处理后与三维偏心密封面有机结合，具有耐高低温、高压、允许介质中有微小颗粒、使用寿命长等特点。被广泛运用于、冶金、化工、石油、可燃气体、给排水等行业。
   ※?采用三偏心结构，阀板与阀座几乎没有摩擦
   ※?阀体密封面采用堆焊钻基硬质合金，具有耐摩擦得特点
   ※?阀板密封面为硬质层叠式金属片，具有金属硬密封和弹性密封的双重优点
   ※?密封不受介质高、低温的影响
   ※?四大系列连接方式可适用于所有的末端连接


D673H气动三偏心对夹蝶阀参数

空气驱动

压缩空气4-6bar(可带手轮)

公称通经

50～1200mm

公称压力

1.0～4.0Mpa

适用温度

-20～+600℃

连接方式

对夹

阀结构

偏心

阀体材质

316、304、碳钢

阀芯材质

316、304、碳钢

密封材质

PTFE、本体、合金

适用介质

气体、水及油类等

可选附件

限位开关、定位器、电磁阀、减压阀



D673H气动三偏心对夹蝶阀主要性能规范

公称通径DN(mm)

50-1200

公称压力PN(MPa)

1.0

1.6

公称压力PS(MPa)

强度试验

1.5

2.4

密封试验

1.1

1.76

材料材料代号

C

P

R

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

蝶板

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

四氟、不锈钢

填料

四氟柔性石墨

适用工况

适用介质

水、蒸汽、油品

硝酸类

醋酸类

适用温度

-40℃～200℃(超该温度范围；订货时请注明)

执行器

型号

GTD/GTE系列、AT/SR系列、AW/AWS系列

气源压力

0.4-0.7Mpa




 D673H-(16、25)气动三偏心对夹蝶阀主要连接尺寸

公称
通径
DN

外形尺寸

连接尺寸

L

H

D673H

 PN1.6MPa

 PN2.5MPa

H2

A2

B2

D1

Z-d

D1

Z-d

50

43

112

625

245

72

125

4-18

125

4-18

65

46

115

625

245

72

145

4-18

145

8-18

80

64

120

645

245

72

160

8-18

160

8-18

100

64

138

675

355

92

180

8-18

190

8-22

125

70

164

715

355

92

210

8-18

220

8-26

150

76

175

800

355

92

240

8-22

250

8-26

200

89

208

850

250

170

295

12-22

310

12-26

250

114

243

925

250

170

335

12-26

370

12-30

300

114

283

1035

450

220

410

12-26

430

16-30

350

127

310

1070

450

220

470

16-26

490

16-33

400

140

340

1190

450

220

525

16-30

550

16-36

450

152

380

1250

650

280

585

20-30

600

20-36

500

152

410

1295

650

280

650

20-33

660

20-36

600

178

470

1455

850

380

770

20-36

770

20-39

700

229

550

1585

850

380

840

24-36

875

24-42

800

241

640

1700

1250

380

950

24-39

990

24-48

900

241

710

1865

1250

380

1050

28-39

1090

28-48

1000

300

770

2015

1250

380

1170

28-42

1210

28-56

1200

360

890



1250

380

1390

32-48

1420

32-56



订购须知

1、请在订货时提供详细口径规格、交货地址、交货时间。

2、根据管道需要，决定选用往复式(二位开关式)或弹簧复位式(常闭或常开式)。

3、可选配控制附件：(1)单电控电磁阀(断电时常闭或常开)，(2)双电控电磁阀(开关式)，(3)阀位开关回讯器，(4)气源处理三联件。特殊使用环境(易燃易爆场合)，可选防爆型。
