气动隔膜阀ZXT 单向气动阀 工洲气动阀 芬
2021-06-29 08:54776
信息概况
  • 价格：￥866.00/个
  • 起订：1个
  • 供应：1111个
发送询价
上海工洲阀门有限公司
进入商家主页

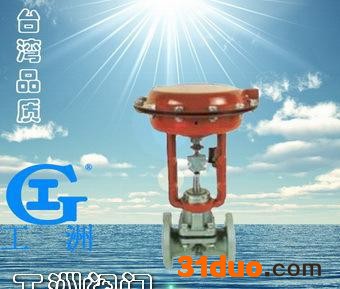

产品名称：气动隔膜阀
产品型号：ZXT
产品口径：DN50-200
产品压力：0.6~6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
产品概括：生产标准**标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
联系电话：021-51875781 57432316 57433027
 产品详细信息
产品说明：
ZXT、ZST气动薄膜、活塞式隔膜调节阀（简称气动隔膜阀）采用隔膜与阀体间“山”形凸出面进行密封，与外界隔离（无填料函），阀体流路简单、平滑、可复盖防腐层，特别适合于要求耐腐蚀、剧毒场合。
　　本系列产品公称压力等级有0.6、1.0MPa，阀体口径范围由20~200mm，适用温度范围在150℃以内，泄漏量为零。
ZXT型采用多弹簧执行机构，高度及重量均可减小30%。
阀体内表面有多种材料涂复层，避免介质直接接触，承受强阀腐蚀性介质的腐蚀。
阀门关闭时，内、外泄漏量为零，特别适合于剧毒介质或不允许污染介质的阀节。
流路简单，阻力小，额定流量系数比同口径单座，套筒调节阀大。

技术参数：

称通径DN（mm）

20

25

32

40

50

65

80

100

125

150

200

额定流量系数Kv

无衬里

9.8

19

32

48

63

108

158

270

360

518

1114

有衬里

7.8

17

28

41

55

87

127

240

311

415

1121

额定行程L（mm）

8

10

12

16

24

30

34

36

44

55

65

膜片有效面积Ae(cm2)

280

400

600

1000

活塞直径(mm)

100

125

160

250

公称压力PN(MPa)

0.6 1.0

固有流量特性

近似等百分

工作温度（℃）

≤150

信号范围Pr(KPa)

20~100、40~200、400~600

允许泄漏量

在允许压差范围内泄漏量为零

表中所列执行机构为标准配置，可根据工艺要求选配。

订货时请用户提供以下资料：
调节阀名称、型号
公称通径（mm）
公称压力（MPa）
固有流量特性
额定流量系数（Kv）
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
