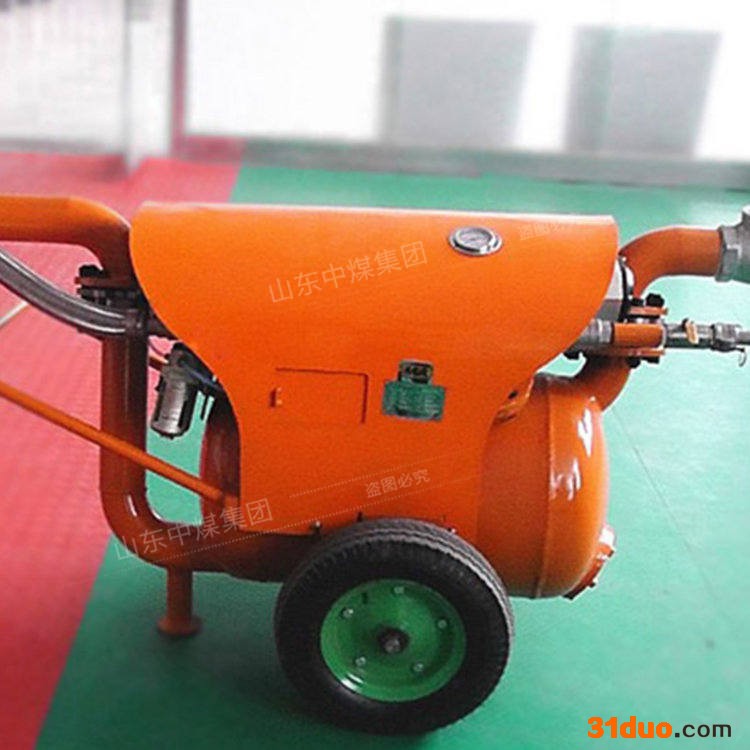

矿用气动清淤排污泵以压缩空气为动力，适用于含有甲烷煤尘危险的煤矿井下采掘工作面、巷道、井底污水窝及污水坑（井）、水仓等排水排污作业。矿用气动清淤排污泵实现了煤矿井下水仓煤泥、水混合物的高效快捷处理，彻底解除了人工清挖水仓的繁重劳动，同时减少了新建井下水仓数量，不仅提高了矿井水仓清挖的综合经济效益，而且实现了环境的治理和保护，省时省力，具有广泛的实用性。

气动清淤泵主要组成部分

包括主体部分、控制系统及真空抽吸组件等。主体部分：由泵体、进料管道、排料管道组成。控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。

气动清淤泵工作原理

1、主体部分：由泵体、进料管道、排料管道组成，其担当的工作是吸料和排料。

2、控制系统：控制系统主要是利用气控换向阀、行程开关、梭阀、球阀以及时间逻辑换向阀等阀体的有机结合，实现对执行机构的控制与切换，达到机组工作时吸料与排料有序转换。

3、真空抽吸组件：真空抽吸组件主要由先收缩后扩张的拉瓦尔喷管、负压腔和扩张管等组成。包括供气口、排气口和真空口。当供气口的供气压力高于一定值后，喷管射出超声速射流，由于气体的粘性，高速射流卷吸走负压腔内的气体，使该腔形成较高的真空度。真空发生器的性能与喷管的 小直径、收缩和扩散管的形状、通径及其相对位置和气源压力大小等诸多因素有关。该真空抽吸组件通过泵体与吸料口相通，当控制系统循环切换控制气缸工作时，即可完成机组的吸料与排料过程。

气动清淤泵技术参数

型号：QYF25-20、QYF20-20、QYF17-20、QYF14-20、QYF10-20

流量m/h：25、20、17、14、10

扬程m：20、20、20、20、20

耗气量m/min：9.5～10.5、8.5～9.5、6.5～7.5、5.0～5.5、4.5～5.0

工作气压MPa：0.5～0.7、0.5～0.7、0.5～0.7、0.5～0.7、0.5～0.7

安装外形尺寸（长×宽×高）mm：1830×885×965、1830×834×915、1830×782×890、1830×782×890、1830×782×890。
