分体式气动挤孔机

一、产品用途

用于钢轨开孔

二、技术参数

型号     开孔规格(mm)   钢轨规格(Kg/m)   重量(Kg)

MQ/YQA-24  Ф19              24          32

MQ/YQA-30  Ф22              30          38

MQ/YQA-38  Ф22              38          45

MQ/YQA-43  Ф32              43          55

MQ/YQA-50  Ф32              50          66

分体式气动挤孔机用途：分体式气动挤孔机广泛应用于矿山、铁路等部门的铺轨及轨道改造和维修。

分体式气动挤孔机特点：分体式气动挤孔机是我单位研制开发的一种,用于路轨开孔的新型工具,其外形大方美观、结构紧凑、体积小、重量轻、操作使用十分方便,开孔效率高,是轨道安装维护的理想工具。

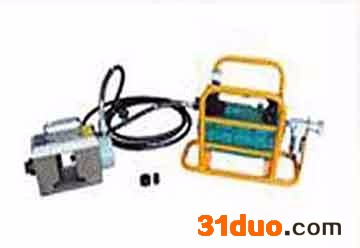

分体式气动挤孔机由液压手动泵、高压油管、油管接头、开孔器主体连接组成。使用时根据技术参数选配好合适的开孔模,将阳模装在活塞杆上,阴模装在六角螺套上,用内六角扳旋紧活塞杆及六角螺套上的M8锥端紧定螺钉。固定好模具后可按照以下操作程序进行。

将开孔器主体套在需要开孔的钢轨上,根据钢轨连接板的孔距、结合开孔器主体上的标尺调整好开孔位置后,将标尺下方的六角螺套向钢轨旋靠使开孔的阴模靠紧定位。旋紧手动泵截止阀,旋松手动油箱上的放气螺塞,揿动手动泵手柄,当听到清脆的切孔声,孔已开好。此时旋松手动泵截止阀,油缸活塞杆带动阳模回复到原位,同时将标尺下方的六角螺套反向旋松使阴模远离钢轨。当需要开第二个孔时只要量好孔与孔的中心距,按照开**孔的操作程序继续进行。
