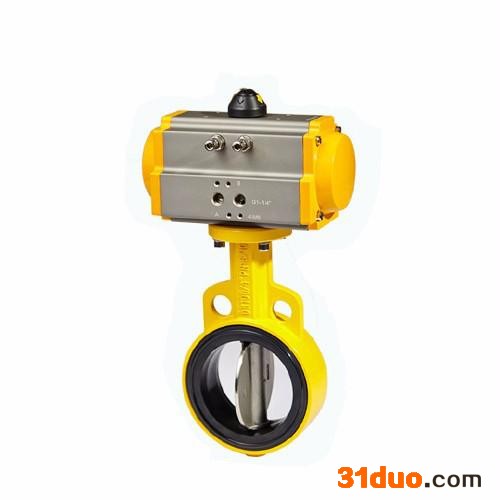

D671X-10/16 气动蝶阀 气动对夹蝶阀 气动软密封蝶阀 橡胶蝶阀
2021-06-29 09:53647
信息概况
  • 价格：￥0.00/台
  • 起订：1台
  • 供应：9999台
发送询价


产 品 说 明
  D671X气动对夹蝶阀简介

气动蝶阀结构简单,操作方便,重量轻,口径大,流通能力大等优点,且具有自清洗功能。适用于悬浮颗粒的流体及浓、浊浆头流体的调节,广泛应用于石油、化工、电站、轻纺、造纸等行业生产过程的自动化调节和远程控制中,作调节流量和截流介质的作用。。



一、D671X气动对夹蝶阀产品特点


◇设计新颖、合理，结构独特，重量轻，启闭迅速。
◇操力矩小操作方便、省力灵巧。
◇可以任何位置安装、维修方便。
◇密封件可以更换，密封性能可靠达到双向密封零泄漏。
◇密封材料耐老化、耐腐蚀，使用寿命长等特点。

三、D671X气动对夹蝶阀设计、制造标准


设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度：GB/12221-1989
压力试验;GB/T13927-1992;JB/T9092-1999

四、D671X气动对夹蝶阀性能参数

公称通径DN(mm)

40-1300

公称压力PN(MPa)

1.0

1.6

公称压力Ps

(MPa)

强度试验

1.5

2.4

密封试验

1.1

1.76

材料代号

C

P

R



主要
零件



阀体

WCB

ZG1Cr18Ni9Ti

ZGOCr18Ni12Mo2Ti

球杆

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

各种橡胶、聚四氟

填料

丁睛柔性石墨V型橡胶垫

适用
工况

适用介质

水,蒸汽,油品

硝酸类

醋酸类

适用温度

-28～300℃(超该温度范围;订货时请注明)

执行器

型 号

GT系列、AT系列、AW系列

气源压力

0.3～0.8MPa
