r 加工定制:是r	r 材质:碳钢r
r 连接形式:对夹r	r 结构形式:偏置板式r
r 适用介质:水r	r 压力环境:常压r
r 工作温度:高温r	r 标准:国标r
r 流动方向:单向r	r 驱动方式:气动r
r 零部件及配件:配件r	r 用途:截止r
r 类型(通道位置):二通式r	r 口径:40-400r
r 公称通径:40-400r	r 规格:DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400r

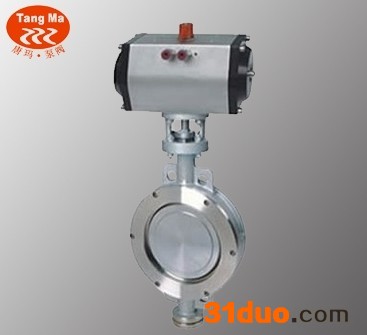

rr D673H气动对夹式硬密封蝶阀概述r

rr  rrr D673H气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长rrr  rrr D673H气动对夹式硬密封蝶阀特点rrr  rrr 1、D673H 气动对夹式硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
r2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
r3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
r4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。
r5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。
r6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。rrr  D673H气动对夹式硬密封蝶阀采用标准rrr r r r r r r r r r r r r r r r r r r r

r r 制造标准r r	r r JB/T 8527-97r r
r r 法兰标准r r	r r GB9113-2000r r
r r 结构长度标准r r	r r GB12221-89r r
r r 检验标准r r	r r GB/T 13927-92r r

rrr  D673H气动对夹式硬密封蝶阀主要技术参数rrr r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 公称通经DN（mm）r r	r r 50～2000r r
r r 公称药理PN（MPa）r r	r r 0.6r r	r r 1.0r r	r r 1.6r r	r r 2.5r r
r r 密封试验（MPa）r r	r r 0.66r r	r r 1.1r r	r r 1.76r r	r r 2.75r r
r r 强度试验（MPa）r r	r r 0.9r r	r r 1.5r r	r r 2.4r r	r r 3.75r r
r r 适用温度r r	r r 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃r r
r r 适用介质r r	r r 水、空气、天然气、油品及弱腐蚀性流体r r
r r 泄漏率r r	r r 符合GB/T13927-92标准r r
r r 驱动方式r r	r r 蜗轮传动、电动、气动、液动r r

rrr  D673H气动对夹式硬密封蝶阀主要零部件材料rrr r r r r r r r r r r r r r r r r r r r r r r r r r r r

r r 零件名称r r	r r 材料r r
r r 阀体r r	r r WCB、合金钢、不锈钢、QT450-10r r
r r 蝶板r r	r r WCB、合金钢、不锈钢、QT450-10r r
r r 阀轴r r	r r 2Cr13不锈钢、合金钢r r
r r 密封圈r r	r r 不锈钢圈r r
r r 填料r r	r r 柔性石墨r r

rrr  rrr D673H气动对夹式硬密封蝶阀主要外形连接尺寸rrr  r
