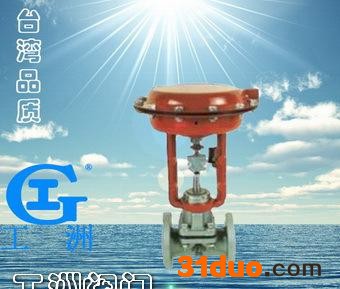

气动隔膜阀ZXT 价廉
2021-06-29 10:06
801
信息概况
价格:
¥961.00
/个
供应:
111个
发送询价
上海工洲阀门有限公司
进入商家主页
材质:PPR
连接形式:螺纹
结构形式:屋式
公称通径:工洲(mm)
适用介质:水
驱动方式:电磁
压力环境:高压
工作温度:低温
标准:美标
流动方向:单向
零部件及配件:配件
用途:截止
类型(通道位置):二通式
产品名称:
气动隔膜阀
产品型号:
ZXT
产品口径:
DN50-200
产品压力:
0.6~6.4Mpa
产品材质:
铸钢、不锈钢、合金钢等
产品概括:
生产标准**标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。
联系电话:
021-51875781 57432316 57433027
产品详细信息
产品说明:
ZXT、ZST气动薄膜、活塞式隔膜调节阀(简称气动隔膜阀)采用隔膜与阀体间“山”形凸出面进行密封,与外界隔离(无填料函),阀体流路简单、平滑、可复盖防腐层,特别适合于要求耐腐蚀、剧毒场合。
本系列产品公称压力等级有0.6、1.0MPa,阀体口径范围由20~200mm,适用温度范围在150℃以内,泄漏量为零。
ZXT型采用多弹簧执行机构,高度及重量均可减小30%。
阀体内表面有多种材料涂复层,避免介质直接接触,承受强阀腐蚀性介质的腐蚀。
阀门关闭时,内、外泄漏量为零,特别适合于剧毒介质或不允许污染介质的阀节。
流路简单,阻力小,额定流量系数比同口径单座,套筒调节阀大。
技术参数:
称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流量系数Kv
无衬里
9.8
19
32
48
63
108
158
270
360
518
1114
有衬里
7.8
17
28
41
55
87
127
240
311
415
1121
额定行程L(mm)
8
10
12
16
24
30
34
36
44
55
65
膜片有效面积Ae(cm
2
)
280
400
600
1000
活塞直径(mm)
100
125
160
250
公称压力PN(MPa)
0.6 1.0
固有流量特性
近似等百分
工作温度(℃)
≤150
信号范围Pr(KPa)
20~100、40~200、400~600
允许泄漏量
在允许压差范围内泄漏量为零
表中所列执行机构为标准配置,可根据工艺要求选配。
订货时请用户提供以下资料:
调节阀名称、型号
公称通径(mm)
公称压力(MPa)
固有流量特性
额定流量系数(Kv)
整机作用方式
介质名称
工作温度及范围
阀体、阀内件及填料材质
所配附件
夹套调节阀须注明载热体接口形式及尺寸
低温调节阀须注明保温长度、冷箱连接方式
防爆要求
其它特殊要求
