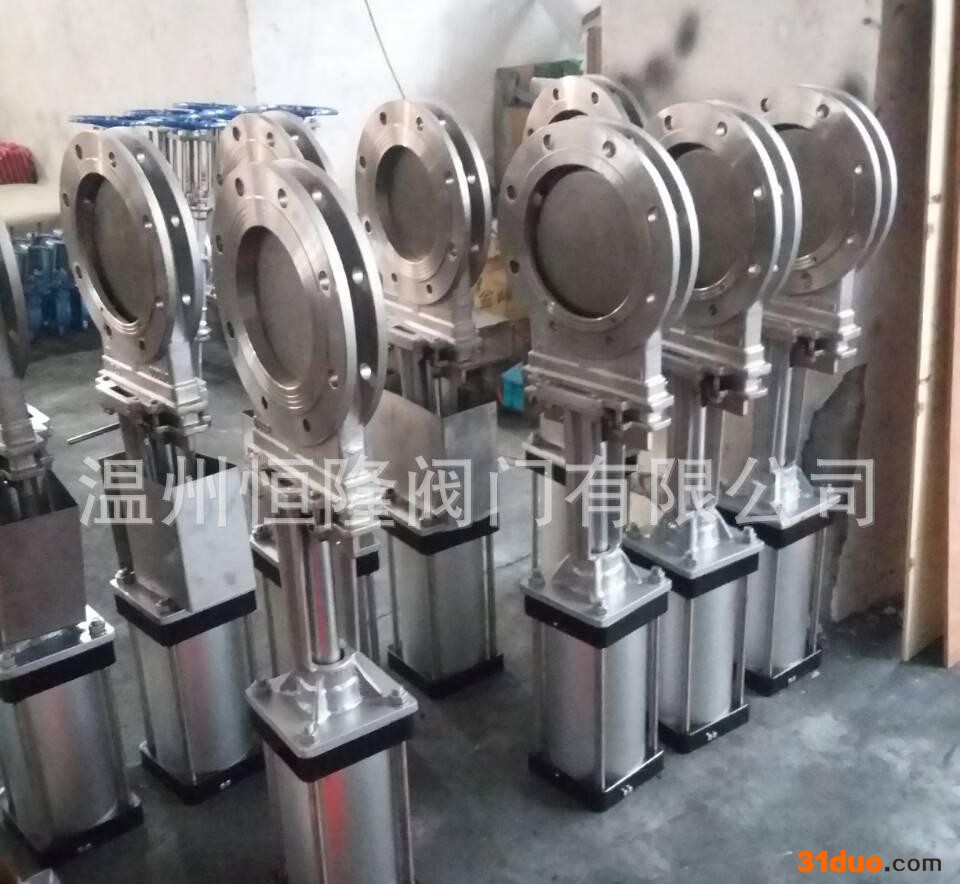

PZ673W不锈钢气动圆形刀闸阀 圆形气动刀型闸阀
2021-06-29 10:27856
信息概况
  • 价格：￥0.00/件
  • 起订：1件
  • 供应：100件
发送询价
详细介绍:

主要性能规范：


公称压力(MPa) 壳体试验(MPa) 密封试验(MPa) 工作温度 适用介质
1.0     1.6 1.5    2.4 1.1    1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物


主要零部件材质：


体、盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、
不锈钢 		不锈钢 橡胶、四氟、不锈钢、硬质合金

构造图及主要外形及连接尺寸(mm)：



MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6

MPa

50 48 90 110 335 4-M12 1.0

MPa

50 48 100 125 335 4-M16
65 48 110 130 363 4-M12 65 48 120 145 363 4-M16
80 51 125 150 395 4-M16 80 51 135 160 395 4-M16
100 51 145 170 465 4-M16 100 51 155 180 465 8-M16
125 57 175 200 530 8-M16 125 57 185 210 530 8-M16
150 57 200 225 630 8-M16 150 57 210 240 630 8-M20
200 70 255 280 750 8-M16 200 70 265 295 750 8-M20
250 70 310 335 900 12-M16 250 70 320 350 900 12-M20
300 76 362 395 1120 12-M20 300 76 368 400 1120 12-M20
350 76 412 445 1260 12-M20 350 76 428 460 1260 16-M20
400 89 462 495 1450 16-M20 400 89 482 515 1450 16-M22
450 89 518 550 1600 16-M20 450 89 532 565 1600 20-M22
500 114 568 600 1800 16-M20 500 114 585 620 1800 20-M22
600 114 670 705 2300 20-M22 600 114 685 725 2300 20-M27
700 127 775 810 2500 24-M22 700 127 800 840 2500 24-M27
800 127 880 920 2800 24-M27 800 127 898 950 2800 24-M30
900 154 980 1020 3100 27-M27 900 154 1005 1050 3100 28-M30
1000 165 1080 1120 3400 28-M27 1000 165 1115 1160 3400 28-M30
1200 190 1295 1340 3600 32-M30 1200 180 1325 1380 3600 32-M36
