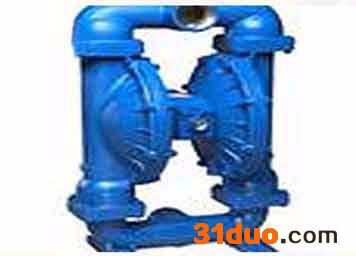

QDB-15N气动隔膜泵



气动隔膜泵主要由气阀传动机构和隔膜缸腔两大部分组成。压缩空气通过气阀传动机构带动隔膜片回来鼓动,依靠两个隔膜片的来回鼓动而改变工作室容积来吸入和排出液体的。当隔膜片向传动机构一边运动，泵缸腔内工作时为负压而吸入液体，当隔膜片向另一边运动时，则排出液体。被输送的液体在泵缸腔内被膜片与气阀传动机构隔离，因此被输送的液体只与泵缸腔、吸入阀、排出阀及膜片的泵缸腔内一侧接触，而不接触气阀传动机构以及其它任何装置。

隔膜泵的流量调节是靠旋转调节机构改变活塞冲程来调节的。其原理是：旋转调节机构的手轮(可以看到刻度盘上的位置变化)，通过可调轴和滑轴发生轴向变换，此运动通过滑轴上的斜槽转变为偏心轮的径向位移，经过连接杆推动活塞，由于活塞冲程的改变，从而达到流量调节的目的。

气动隔膜泵故障巧排除

气动隔膜泵无法启动或动作缓慢

查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。

检查气阀是否被杂质卡住，请将气阀拆下并清洗干净，查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和O型环。伤的痕迹。如果活塞表面光亮而不黑纯，表示已磨损需要更换活塞和O型环。请重新更

换新品

检查主轴和O型环是否有刮伤、磨损和压扁的痕迹，如有损坏请更换。

泵在运转但流量过低

1 、检查泵体是否有空蚀斑象，调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。

2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。

3 、请检查入口管道是否被堵塞。

出口液休中含有大量气泡

1 、请检查隔膜是否破裂。

2 、检查泵体和管路是否泄漏。

液体从气室排出口漏出

1 、请检查隔膜是否破裂。



2 、检查隔膜是否正确安装和锁紧。
