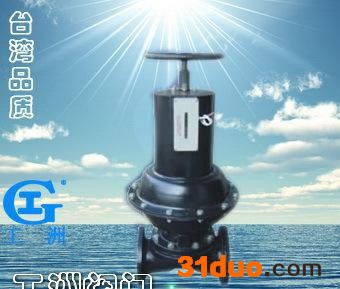

一、产品[气动隔膜阀]的详细资料：产品型号：EG6B41J产品名称：常闭型气动隔膜阀产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG6B41W无衬里,EG6B41J衬胶气动隔膜阀,常闭型气动隔膜阀。
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．下阀杆 6．阀盖 7．气缸 8．气动薄膜 9．弹簧 10．气缸盖
11．上阀杆 12．手轮二、用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6三、材料：阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢 手轮：铸铁四、测试：衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1五、上海工洲阀门有限公司常闭型气动隔膜阀主要连接尺寸：
| DN | 公称压力
MPa | 工作压力
MPa | L
mm | D
mm | D1
mm | n-Фd
mm | f
mm | H
mm | D0
mm | B
mm | 代号
ES | 气源压力
MPa | 气源接头
MPa | 耗气量
cm3 | 质量
Kg/kilos |
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | - | - | - | - | - | - | - | - |
| 20 | 117 | 105 | 75 | 4-14 | 2 | - | 120 | 168 | 61 | 0.3 | 1/8 | 163.87 | 7.2 |
| 25 | 127 | 115 | 85 | 4-14 | 2 | 394 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | 196.65 | 8.9 |
| 32 | 146 | 140 | 100 | 4-18 | 2 | 400 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | 229.4 | 10.6 |
| 40 | 159 | 150 | 110 | 4-18 | 2 | 485 | 165 | 260 | 62 | 0.3~0.4 | 1/4 | 1425.7 | 19.5 |
| 50 | 190 | 165 | 125 | 4-18 | 2 | 635 | 165 | 318 | 63 | 0.3~0.4 | 1/4 | 2284.1 | 34.9 |
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 650 | 165 | 318 | 63 | 0.3~0.4 | 1/4 | 3048 | 39.9 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 660 | 165 | 318 | 63 | 0.4~0.5 | 1/4 | 3244.7 | 51.9 |
| 100 | 305 | 220 | 180 | 8-18 | 2 | 816 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | 6964.5 | 93.2 |
| 125 | 356 | 250 | 210 | 8-18 | 3 | 825 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | 7439.7 | 105.3 |
| 150 | 406 | 285 | 240 | 8-22 | 3 | 1013 | 365 | 549 | 65 | 0.5 | 3/8 | 14912 | 184.5 |
| 200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1300 | 483 | 749 | 66 | 0.6 | 1/2 | 49161 | 407.4 |
| 250 | 635 | 395 | 350 | 12-22 | 5 | - | - | - | - | - | - | - | - |
| 300 | 749 | 445 | 400 | 12-22 | 5 | - | - | - | - | - | - | - | - |
注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。
◇◇为什么选择工洲阀门?服务体系：一、支持7天无理由退换货
二、支持30天有问题退换货
三、完全免费保修一年
质量体系：在阀门行业技术含量并不是很高的情况下，选材跟检验是保证质量的重中之重，故我公司从以下两方面进行把关。
一、我公司设采购部同时，多设采购质检部来保证采购物品达到**及国际标准。
二、按照台湾先进的检验理念和台湾的精湛的检验工艺、经多次检验无问题才准许出厂。
付款体系：一、支持货到付款
二、支持支付宝、百付宝付款
价格体系：一、高效内部成本控制，减少了开支，让利于客户
交货体系：一、充足的备货，缩短了交货期
订货须知：一、①常闭型气动隔膜阀产品名称与型号②常闭型气动隔膜阀口径③常闭型气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定工洲公司的常闭型气动隔膜阀型号，请按常闭型气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的工洲阀门专家为您审核把关。
