气动薄膜调节阀ZMAP 价廉
2021-06-29 10:57979
信息概况
  • 价格：￥1473.00/个
  • 供应：111个
发送询价
上海工洲阀门有限公司
进入商家主页
加工定制:是材质:碳钢
连接形式:法兰公称通径:工洲（mm）
适用介质:水压力环境:高压
工作温度:低温流动方向:单向
驱动方式:电磁零部件及配件:配件
形态:蝶式类型(通道位置):二通式
标准:国标密封形式:软密封型

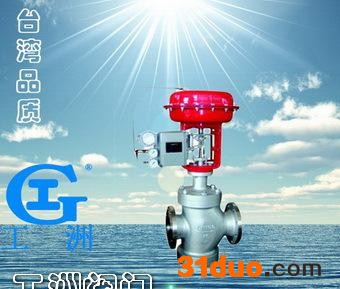

产品名称：气动薄膜调节阀
产品型号：ZMAP
产品口径：DN25-300
产品压力：0.6-6.4Mpa
产品材质：铸钢、不锈钢、合金钢等
产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
联系电话：021-51875781 57432316 57433027
 产品详细信息
气动薄膜单座调节阀概述

ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器，它由气动薄膜执行机构和直通单座阀组成，单座柱塞型阀芯、阀芯采用顶底导向，结构简单，动作可靠。适用于泄漏量要求严格，阀前后压差不宜过高的工作场合。

气动薄膜单座调节阀可配附件

定位器手轮电/气转换器空气过滤减压器

气动薄膜单座调节阀规格与技术参数

公称通径mm

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数kv

8

12

20

32

50

80

120

200

280

450

700

1100

公称压力MPa

0.6 1.6 4.0 6.4（常温型）4.0 6.4（中温型）

行　程mm

16

25

40

63

100

介质温度℃

-20～200、-40～+250(常温型)、-40～250（中温型）

流量特性

直线、等百分比

法兰尺寸

法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式

法兰型式

铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59

阀体
材质

PN
(MPa)

1.6

常温型

HT200

4.0,6.0

常温、中温型

ZG230-450、ZG1Cr18Ni9Ti

阀芯材质

1Cr18Ni9

上阀盖型式

普通式（常温型），热片式（中温型）

可调比

30:1

执行机构主要技术参数

型　号

ZHA(B)-1

ZHA(B)-2

ZHA(B)-3

ZHA(B)-4

ZHA(B)-5

ZHA(B)-6

有效面积cm2

200

280

400

630

1000

1600

行　程mm

10

16

25

40

60

1000

弹簧范围KPa

20～100(标准)；40～200；80～240；20～60；60～100

气动薄膜单座调节阀主要技术性能指标

项目

指标值

基本误差％

不带定位器

±5.0

...
