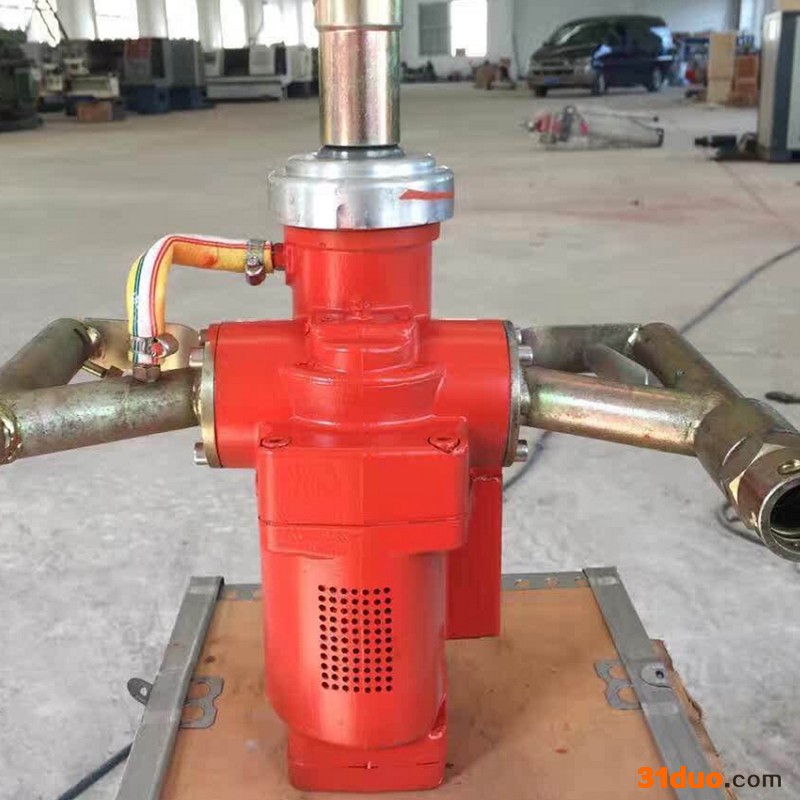

ZQS-50/2.5S型气动手持式钻机工作原理

压缩空气经过滤器、注油器、滤网，进入锚杆钻机。CM05

开启马达控制阀，压缩空气驱动齿轮式马达，经齿轮减速，带动主轴顺时针方向旋转，调节把手控制马达的工作状态。

湿式钻孔时开启水阀，冲洗水即经滤网、水管、主轴内孔进入钻杆，冲洗钻孔，

调节水阀的开启量，即可调节水量的大小。

ZQS-50/2.5S型气动手持式钻机主要参数

工作气压MPa  0.4 0.5 0.63

额定转速r/min370  380 420

额定功率kW   ≥2.2  ≥2.5 ≥2.8

额定转矩N.m  ≥40   ≥50  ≥62

外形尺寸长×宽×高mm 451×213.5×237.5

整机重量kg14±0.5

气动锚杆钻机是煤矿用巷道锚杆支护设备，在改善支护效果、降低成本、加快成巷速度、减少辅助运输量、减轻劳动强度、提高巷道断面利用率等方面有着十分突出的优越性。一般安全设备指的是为防止安全事故发生或对人体伤害而配备的设备、设施，如检测报警、防爆设施，泄压止逆、限位过载，应急照明系统以及个人防护装备等，从这个意义上来说它不属于安全设备。但是，气动手持钻机确实具备一定的危险性，在企业要加强对其监控与管理。

气动手持式钻机（风动煤钻），以压风为动力的气动工具。该气动钻机在外形结构上吸取了其它煤钻的优点，有瓦斯（甲烷）或煤尘危险矿井中使用，是一种效率高、多用途的手持式回转钻机。在煤和软岩层中作钻眼之用的手持式钻机。具有结构紧凑、重量轻、使用维护方便等优点。
