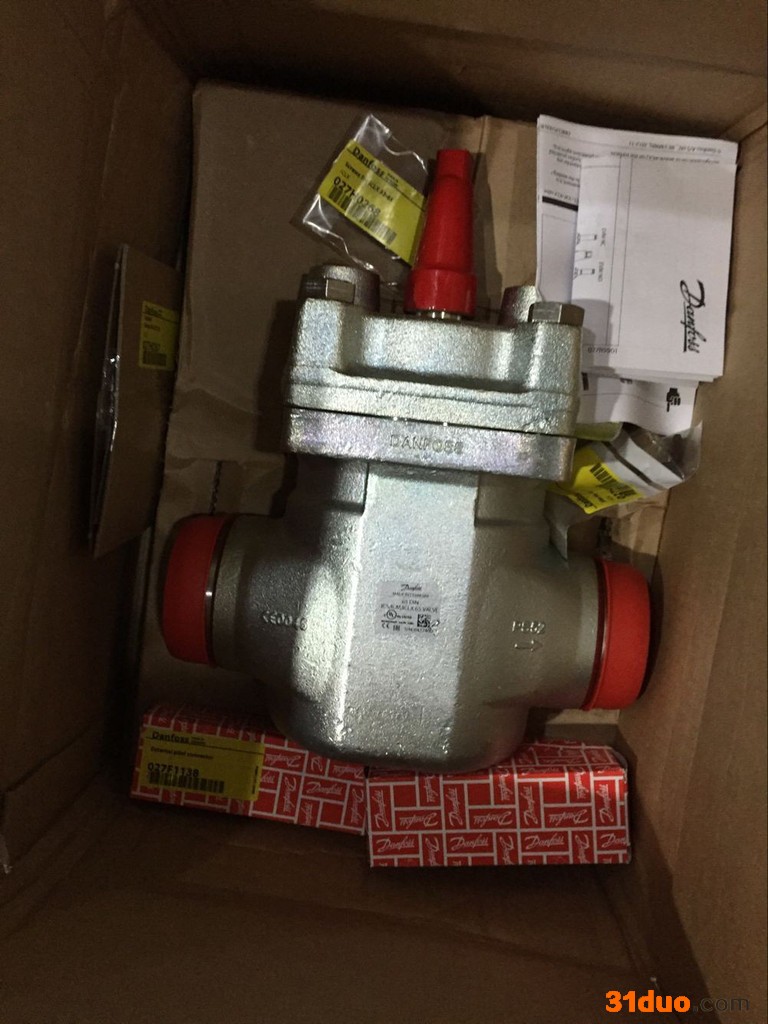

Danfoss/丹佛斯DN50-65电磁阀ICLX50/ICLX65型两步开启氨用电磁阀的产品介绍

ICLX50-65电磁阀概述：ICLX 两步开启电磁阀属于 ICV 产品系列之一。ICLX50-65电磁阀适用于高压差情况下的吸入管路中，实现阀门的安全开启。其典型应用为大型工业制冷系统中，用作需热气融霜的蒸发器回气管电磁阀。ICLX 阀门在出厂时被配置为两步式开启模式。可以将这款阀门设置为一步开启，设置方法十分简单。在两步模式下**步是在先导电磁阀通电后开通大约 10% 的流通量。第二步是在阀门压差降到大约 1.25 bar (18psi)时自动打开。ICLX 阀由五个主要元件组成：阀体、阀盖、功能模块和 2个电磁导阀。ICLX 32-150 的阀盖和功能模块在出厂时已经装配好。

ICLX50-65电磁阀特点：■为工业制冷应用而设计，**大工作压力为52bar (754 psi)

■适用于氟利昂、氨和二氧化碳

■可以用于化工和石化应用场合

■直接焊接

■连接方式包括对接焊、承插焊和钎焊

■低温钢材质阀体

■重量轻，体积小

■两个电磁导阀只需采用同一个信号进行控制

■ ICLX ICLX50-65电磁阀阀盖的方向不会对导阀的功能产生任何影响

■尤其适用于需要低压降的场合

■可消除融霜结束后的压力波动，稳定工况

■当 Δp < 1.25bar（18 psi）时，阀门只能部分打开，这**防止了“液击”带来的危害

■抗气蚀阀座

■可以手动开通

■ PTFE 阀座具有优良的密封性

■便于检修的设计

ICLX50-65电磁阀技术参数：连接方式

ICLX50-65电磁阀可提供多种多样的连接方式：■ D: 对接焊 EN 10220■ A: 对接焊 ANSI (B36.10)■ SOC: 承插焊 ANSI (B 16.11)■ SD: 焊接 EN 1254-1■ SA: 焊接 ANSI (B 16.22)。ICLX 阀门通过了符合 PED《压力设备指令》的欧洲标准认证，并印有 CE 字样。如需了解详情 /限制，请参见安装说明。阀体和阀盖材料，低温钢

■温度范围：介质：–60℃ /+120℃ (–76℉ /+248℉ )

■压力，阀门**大工作压力为 52 bar （754 psi ）

■表面防护，ICLX 的外表面镀锌，具有优良的抗腐蚀性。

■**大开启差压（MOPD）：ICLX 32-150，21 bar（305 psi）—外部压力比阀门入口压力

高出 1.5 bar（22 psi）的情况下。ICLX 32-150，40 bar（580 psi）—外部压力比阀门入口压力

高出 2 bar（30 psi）的情况下。线圈要求：两个线圈的防护等级均为 IP67。EVM NC: 10W ac（或更高）—MOPD 不超过21 bar 的情况下，EVM NC: 20W ac，MOPD 为 21 → 40 bar的情况下EVM NO: 10W ac（或更高）
