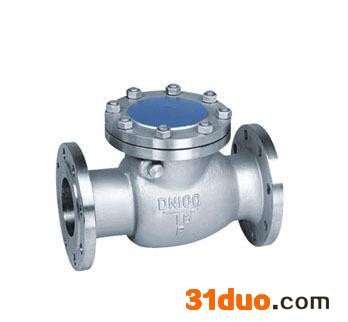

H44W不锈钢止回阀又称为逆流阀、逆止阀、背压阀、单向阀。这类阀门是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

产品型号：H44W，公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径：DN15～900、NPS 1/4 ～36 连接方式：法兰、对焊、螺纹、承插焊等适用温度：-196℃～540℃ 阀体材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。



产品采用标准：
设计制造： GB12236
结构长度： GB12221
连接法兰： JB/T79
试验与检验： JB/T9092



不锈钢旋启式止回阀主要性能规范：



试验压力	公称压力（ MPa ）
	1.6	2.5	4.0	6.4	10.0
壳体试验	2.4	3.8	6.0	9.6	15.0
密封试验	1.8	2.8	4.4	7.1	11.0
阀体材料	WCB(C)	CF8(P)	CF 8M (R)	WC6	WC9
工作温度	≤ 425	≤ 100	≤ 100	≤ 550	≤ 550
适用介质	水、蒸汽、油品	硝酸类	醋酸类	水、蒸汽	水、蒸汽



不锈钢旋启式止回阀主要连接尺寸：



公称通径	PN1.6/2.5MPa			PN4.0MPa			PN6.4/10.0MPa
	L		H	L		H	L	H
	系列 1	系列 2		系列 1	系列 2
DN40	200	200	130	200	200	130	260	160
DN50	230	230	135	230	230	135	300	170
DN65	290	290	145	290	290	145	340	180
DN80	310	310	175	310	310	175	380	245
DN100	350	350	200	350	350	200	430	290
DN125	400	400	255	400	400	255	500	320
DN150	480	480	320	480	480	320	550	360
DN200	495	550	380	533	550	380	650	430
DN250	622	650	440	622	650	440	775	505
DN300	698	750	480	711	750	520	900	555
DN350	787	850	530	838	850	540	1025	595
DN400	864	950	560	864	950	590	1150	680
DN450	978	1050	620	978	1050	650	1275	780
DN500	978	1150	655	978	1150	720	1400	970







旋启式止回阀标准与规范
1、设计与制造：API594、API6D、JB/T8937
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验：API598、JB/T9092
5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47
六，旋启式止回阀结构特点
1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20
3、阀瓣关闭快速，水锤压力小
4、水平或垂直管道均可使用，安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高

不锈钢旋启式止回阀作用原理及结构说明
1 作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面
2 结构说明
A 结构形式：旋启式单阀瓣
B 驱动方式：对焊连接
C 连接形式：对焊连接
D 阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。
