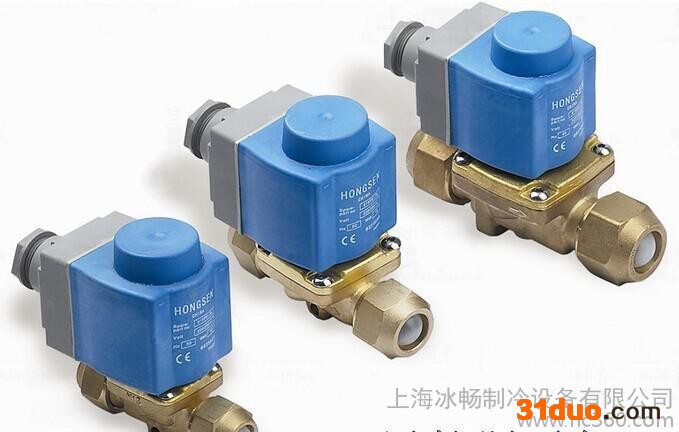

40mm鸿森电磁阀 冷库电磁阀 EVR40-13 焊接 含线圈 **丹佛斯EVR型电磁阀是一次开启式或二次开启式电磁阀，适用于单向流动。· EVR型电磁阀用于冷冻、冷藏和空气调节装置的液体、吸气和热气管路上。· EVR型电磁阀用于冷冻、冷藏和空气调节装置的液体、吸气和热气管路上。· EVR型电磁阀可提供多种电压的线圈，而阀体是通用的。· EVR型电磁阀可提供多种电压的线圈，而阀体是通用的 功能特点：· 只提供常闭（NC）型阀· 设计耐温可达105℃· 进口端带100目可更换的过滤网· 10W的大功率电磁线圈，**大工作压差（MOPD）可达2.5MPa· 可用于冷冻、冷藏和空气调节装置的各种场合。· 喇叭口连接可达3/4in· 焊接连接可达1又1/8in· 多种电源的电磁线圈可选择· 夹卡式电磁线圈可不借肋任何工具安装，只需一把螺丝刀**可简单地拆卸。· 使用寿命长的密封线圈，可在恶劣环境条件理使用。
| 适用制冷剂 | HCFC 或 HFC （客户指定） |
| 适用介质温度 | -25℃～+105℃ |
| 线圈的适用环境温度 | -25℃～+80℃ |
| 线圈的标准电压 | AC380V、AC220V/50Hz（也可按客户定做） |
| 线圈的允许电压波动 | +10%～-15% |
| 线圈的连接 | IP67 附带接线盒 |
| 型号 | 规格 | 开启差值 △P（bar） | **大工作压力 | Kv值（m3/h） |
| 喇叭口 | 焊接口 | **小 | **大工作压力差 |
| EVR3-2 | 1/4 SAE | 1/4 ODF | 0 | 30 | 40 | 0.27 |
| EVR3-3 | 3/8 SAE | 3/8 ODF | 0 | 0.27 |
| EVR6-3 | 3/8 SAE | 3/8 ODF | 0.05 | 0.8 |
| EVR6-4 | 1/2 SAE | 1/2 ODF | 0.8 |
| EVR10-4 | 1/2 SAE | 1/2 ODF | 1.9 |
| EVR10-5 | 5/8 SAE | 5/8 ODF | 1.9 |
| EVR15-5 | 5/8 SAE | 5/8 ODF | 2.6 |
| EVR15-6 | 3/4 SAE | 3/4 ODF | 2.6 |
| EVR15-7 | -- | 7/8 ODF | 2.6 |
| EVR20-7 | | 7/8 ODF | 5 |
| EVR20-9 | -- | ODF | 5 |
| EVR25-9 | -- | ODF | 0.2 | 10.5 |
| EVR25-11 | -- | ODF |
| EVR32-11 | -- | ODF | 16 |
| EVR32-13 | -- | ODF |
| EVR40-13 | -- | ODF | 21 |
| EVR40-17 | -- | ODF |
1）Kv值：密度为1吨/m3的水在通过电磁阀的压差等于100KPa时的流量，单位为m3/h；2）气态介质的MOPD约高0.1MPa
| 型号 | 名义制冷量 kW |
| 液体 | 吸气 | 热蒸气 |
| R22R407C | R134a | R404AR507 | R22R407C | R134a | R404AR507 | R22R407C | R134a | R404AR507 |
| EVR3 | 5.4 | 5 | 3.8 | -- | -- | -- | 2.5 | 2 | 2 |
| EVR6 | 16.1 | 14.8 | 11.2 | 1.8 | 1.3 | 1.6 | 7.4 | 5.9 | 6 |
| EVR10 | 38.2 | 35.3 | 26.7 | 4.3 | 3.1 | 3.9 | 17.5 | 13.9 | 14.3 |
| EVR15 | 52.3 | 48.3 | 36.5 | 5.9 | 4.2 | 5.3 | 24 | 19 | 19.6 |
| EVR20 | 101 | 92.8 | 70.3 | 11.4 | 8.1 | 10.2 | 46.2 | 36.6 | 37.7 |
| EVR10 | 201 | 186 | 141 | 22.8 | 16.3 | 20.4 | 92.3 | 73.2 | 75.3 |
| EVR15 | 322 | 297 | 225 | 36.5 | 26.1 | 32.6 | 148 | 117 | 120 |
| EVR20 | 503 | 464 | 351 | 57 | 40.8 | 51 | 231 | 183 | 188 |
液体和吸气名义制冷量的工况条件为：蒸发温度：te=-10℃;阀前液体温度：tl=+25℃;经过电磁阀的压力降：△P=15KPa热气名义制冷量的工况条件为：冷凝温度：tc=+40℃;经过电磁阀的压力降：△P=80KPa;热气温度：th=+65℃;液体制冷剂过冷度：△t=4K
| 型号 | 外形尺寸 | 重量(g) |
| A | B | C | G | L | 螺纹 M | φD | E | F | H | 螺口 | 焊口 |
| EVR3-2 | 14 | 71.5 | 14 | 33 | 60 | 7/16-20UNF | 6.5 | 7 | 25 | 106 | 470 | 470 |
| EVR3-3 | 16 | 68 | 5/8-18UNF | 10.1 | 8 | 32 | 120 | 490 | 485 |
| EVR6-3 | 14 | 77.5 | 16 | 36 | 70 | 30 | 124 | 540 | 565 |
| EVR6-4 | 18 | 76 | 3/4-16UNF | 12.8 | 10 | 33 | 130 | 560 | 555 |
| EVR10-4 | 15 | 79 | 18 | 45 | 86 | 31 | 138 | 690 | 715 |
| EVR10-5 | 21 | 92 | 7/8-14UNF | 16.1 | 14 | 38 | 156 | 710 | 725 |
| EVR15-5 | 19.5 | 85 | 22 | 55 | 106 | 38 | 166 | 970 | 970 |
| EVR15-6 | 22 | 110 | 1-1/16-14UNS | 19.1 | 16 | 40 | 170 | 1000 | 965 |
| EVR15-7 | -- | -- | -- | 22.3 | 17 | 45 | 185 | -- | 950 |
| EVR20-7 | 19 | 79 | -- | 72 | -- | -- | 45 | 190 | -- | 1420 |
| EVR20-9 | -- | -- | -- | 28.7 | 20 | 62 | 236 | -- | 1500 |
| EVR25-9 | 26.5 | 107 | -- | 73 | -- | -- | 73 | 246 | -- | 1715 |
| EVR25-11 | 35.2 | 22 | 1770 |
| EVR32-11 | 28 | 105 | 86 | 25 | 85 | 281 | 2370 |
| EVR32-13 | 41.5 | 29 |
| EVR40-13 | 32 | 120 | 100 | 90 | 314 | 3860 |
| EVR40-17 | 54.2 | 35 |
Note：① 线圈单重 320g；② 上述重量不带钠子；③ 钠子重量：1/4-18g, 3/8-30g, 1/2-33g, 5/8-50g and 3/4-93g。
EVR型电磁阀基于以下两个工作原理设计：1、一次开启式（直动型）EVR3是直动型。当芯铁部件（3）由于线圈磁力上移，电磁阀**直接打开，即电磁阀可在零压差下工作。密封阀芯（改性PTFE）直接安装在芯铁部件（3）上。进口压力从上方作用在芯铁部件上。因此，在线圈不通电时，进口压力、弹簧力、芯铁部件的自重共同作用使阀关闭。2、二次开启式（伺服型）EVR6/10/15/20是带移动式阀芯部件（7）的伺服型阀。导流阀芯和膜片（改性PTFE复合膜）在阀芯部件上。当线圈不通电时，主阀口和导阀口是关闭的。芯铁部件的自重、弹簧力、进出口压力差共同作用使阀关闭。当线圈通电时，芯铁部件（3）由于线圈磁力上移，打开膜片上的导阀。这时减小了膜片上的压力，膜片上方与阀的出口处相通，进出口压力差使膜片上移并打开。因此，必须存在使阀打开并维持开度的一个**小压力差。断电时，膜片上的导阀关闭，通过膜片上的平衡小孔使膜片上的压力上升到与进口压力相同，使膜片下移并关闭主阀口。
