PC电表箱技术性能描述
r
r
r一、PC电表箱总体性能描述
r

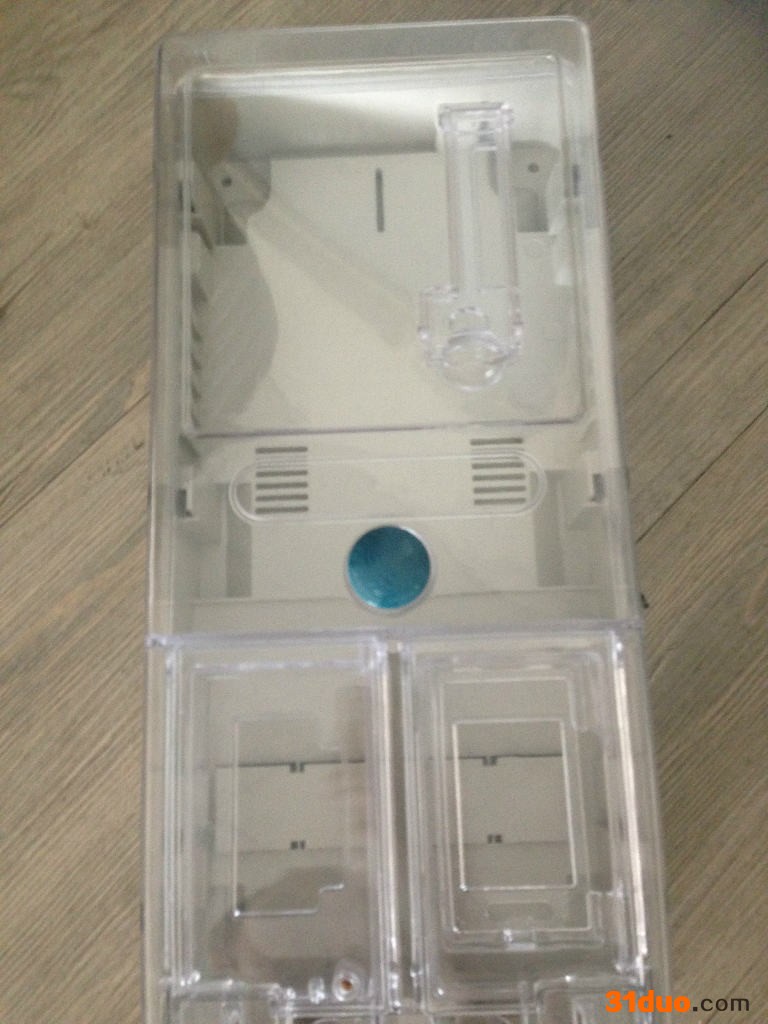

r  本产品采用透明设计，透明材料的采用不仅直观，而且可以更及时的发现表箱内的各类异常现象，提前排除用电中的安全隐患，真正达到用电安全，预防为主的宗旨。
rPC材料，其独特的性能解决了木质、钢制电表箱易腐蚀、绝缘差、易老化漏水、耐寒性差、寿命短的缺点，具有优良的透明性、电绝缘性、阻燃性，防紫外线老化、物理化学性能好、重量轻，优异的耐候性能，不怕雨淋日晒，实用寿命达15年以上。
r
r
r
r产品性能特征
r材料：箱盖用耐候性透明聚酸酯（PC）工程塑料，箱底采用耐候性阻燃PC/ABS工程塑料。
r箱体厚度：箱壳体厚度为3~5毫米
r表箱结构整体结构：箱体由箱盖和箱底组成，箱盖和箱底扣合采用多点隐藏式挂钩结构固定，可配合各种封、锁的使用。
r视窗门:表箱外壳为透明，是窗门采用与箱盖一体化成型。
r进出线孔:表箱进出线孔装由防水接头
r防雨水设计:表箱防雨水、小动物设计
r紫外光稳定性:箱盖和箱底均为抗紫外线光稳定的材料，阳光下稳定，抗老化
r
r
r
r产品主要技术支持参数
r工作环境温度：-40℃~+90℃;日平均≤50℃
r相对温度:月平均≤90%
r日平均相对温度:≤90%
r海拔高度:≤1000米
r风速户外:60m/s
r耐受地震能力：烈度8度
r阻燃等级：箱盖UL-94V0级箱底UL-94V1级
r耐温特性：-40℃~+90℃温度范围内无变形
r
r
r
r二：PC电表箱的总体设计说明
r1、本计量箱已经取得**强制性产品认证（3C认证），适合室内外使用，计量箱采用了高强度、耐老化的绝缘材料制作，箱体厚度为3mm（12、16表体箱体厚度为3.5mm)
r
r2、为了便于管理，多表位单表箱内的开关、电能表采用了分别集中设计，整体上可分为开关箱和电能表箱两个部分，在电能表箱两个部分，在电能表箱可安装电能表、采集终端等，开关室可安装总开关，空气开关或者隔音开关。电能表室和开关室均分别安装设单独开启的门，能够加挂专用锁和一次性防窃电施封锁，以便计量箱价封锁。这种设计主要是为了计量管理上的方便和操作。
r
r3、计量箱的电能表室门采用了全透明设计，这便于电业管理部门的管理、监督、检查和维护工作。
r
r4、本系列电表箱可适合多种电业管理部门的实际的管理工作，可采用不用的用电管理方法，列如表箱前开关可选用无跳闸功能的隔音开关，安装在计量箱的开关室内，不允许用电客户操作此开关。当然电业管理部门其他的管理理念也可以方便的实施。
r
r5、计量箱考虑标识表位与住户对应关系的位置。
r
r6、本系列电表箱考虑到散热的需要，计量箱两侧设计百叶窗，百叶窗内侧加防止小动物进入的防护网。考虑了防漏雨的设计，表箱上部为密封且防雨，在正常安装情况下，表箱是不会由进口的；万一电表箱进水，在表箱下部设计下水口。
r
r
r
r三、PC电表箱适用范围及使用条件
r
r本系列表箱适用于交流50HZ，额定电压为220V的单相三线制、容量**大不大于12KW的供电系统中，作为民用单相电镀计量和三项线路的控制和保护中用。
r
r环境温度-45℃~+100℃；并且24小时内平均温度不超过+25℃
r
r空气清洁，相对湿度不超过85%（20℃_+5℃时），温度角度时允许由较高的相对温度。
r
r安装位置应垂直放置，倾斜角度不超过5℃
r
r安装时地点在无剧列震动和冲击的地方，及不足以腐蚀电器元件的场所。
r
r安装时请仔细检查产品各零部件的全好性和安装的正确性。
r
r产品使用的材料不耐强碱、氧化性酸及胺，酮类，溶于氯化烃类和芳香族溶剂，应避免与这些化学物质接触一起适用。
r
r产品在使用过程中应避免尖锐的物品（硬物）碰撞表箱的表面，以免刮伤。
r
r产品使用过程中请定期用维护及清洁表面。
r
r电表箱总体风格构思新颖，简洁流畅，外型美观，安装方便，功能实用。外壳坚固透明，结构新颖布局合理，紧凑密封性能好。用户可根据现场需要任意灵活组成不同配置的安装方案。
r
r整体结构:表箱内各元件和接线可直视，有经济简易型和全功能型，功能上能够满足基本防窃电要求。
r
r开关箱:可安装进线隔离开关与空气开关。翻盖设计，客户可进行空开操作，并可加锁。
r
r
r透明电表箱主要材料
r采用进口耐腐蚀、耐高温、抗老化、抗冲击、阻燃、透明的聚碳酸酯材料注塑成型，厚度为2.5(mm)以上。底座采用阻燃、抗老化、耐腐蚀、耐受外力强的增强型ABS工程塑料。
r
r
r
r箱内电器配置
r
r进线管理箱按可安装塑壳断路器设计并配线。
r计量箱内进线配表前隔离开关一只，表后出线配断路器开关(带分励脱扣)一只，单相表箱设置单相两极开关。
r配线：根据开关容量，采用6-10mm2单股BV硬塑铜线，留有足够余量，满足现场装表的需要。箱体内设接地端子排，通过多股铜芯线可靠接地。
r单相拼装式电表箱可分为机械式、电子式、预付费式三种，供用电双方可进行分开操作，方便管理。并可进行单装或多户拼装。四户以上安装时，使用进线管理箱，设安装进线开关、分线端子排、布置电表进线束的位置。进线管理箱：位于表箱左侧，上面安装进线开关，下面安装分线端子排，配单相分线盒。进线管理箱与表箱紧密结合，布线不外露。箱门可钳封或加锁。
r 一般八表以下拼装表箱都是由总进线小开关箱、分线端子箱、电表箱、用户出线开关箱组成。八表及以上的拼装表箱是由总进线大开关箱、分线端子箱、电表箱、用户出线开关箱组成。
r四、六、八表箱开关箱满足安装DZ47、DZ158系列开关安装。电表箱能满足单相机械表、电子表、IC卡表的安装要求。IC卡表箱的卡门可根据客户要求设为大翻门、小翻门、卡槽结构，卡门关闭紧合，预留用户上锁位置，开关箱操作手柄处应有可开启的门，门口处只露出开关手柄，用户无法触及开关箱带电刀位，门可加封、加锁。箱体底座应有防护式通风口，箱体组拼方便，结构牢固可靠安全，组拼整体后所有外壳或护板(隔板)有足够的机械强度和一定的钢度。
r箱体上盖采用全透明聚碳酸酯，方便供电部门日常直观检查以及方便监视箱内电器的运行情况。表箱盖与箱底配合紧密牢固，可施加封锁。
r防窃电、防漏雨措施齐全，外形美观、安装方便，耐高低温、抗老化，绝缘良好、机械强度高、具备3C标识等。
