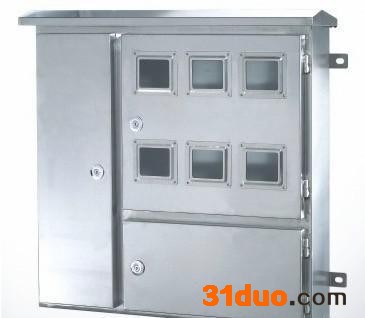

各种不锈钢配电箱、配电柜,挂墙式控制式,户外防雨箱,户内配电箱，明装配电箱，暗装配电箱，多媒体智能网络箱,多媒体信息箱，家居布线箱，电位端子箱,各种电表箱,动力箱,电话箱,电视箱及定做各种非标箱.

配电箱、配电柜适用于交流频率50Hz~60Hz,额定工作电压500V及以下，额定电流至100A的单相二线，三相三线，三相四线的动力，照明及电动机控制电路的保护装置，作工业和民用建筑，工矿企业建筑、高层大厦、车站、医院、住宅等现代建筑配电装置，

适用范围

1．1区、2区危险场所。

2．IIB级，温度组别为T1-T4的**性气体环境。

3．适用于可燃性粉尘场所。

4．户内、户外均可。

二、型号含义

1、304不锈钢材质，经裁剪、车铣，抛焊等工艺而成，外形美观，防强腐蚀；

2、内装CN65、NC100H高分断小型断路器、接触器、热继电器、按钮及指示灯等元件，可作为照明、动力电机控制用途；

3、具有过载、短路保护功能；

4、模块结构，各种回路可根据需要自由组装；

5、可根据用户要求特制，如加装电泳保护器、电流表、电压表等；

6、钢管或电缆布线。

三、产品特点

1．本产品为隔爆型，分隔爆型主腔和接线腔，采用**SS304不锈钢板折弯焊接成形，具有外形美观、耐腐蚀，抗静电耐冲击等优良性能。内装断路器及信号灯元件。

2．盖板上设有专用操纵机构，可实现全封闭操作。产品在恶劣环境下也可正常操作。

3．所有紧固件均采用抗强腐蚀的304不锈钢紧固件。

4．钢管或电缆布线均可。

5．可根据用户要求特制。

四、主要参数

防腐等级额定电压（V）额定电流（A）防爆标志支路数防护等级

WF2 220/380 10-100A ExdIIBT4

DIPA20 TA，T4 4、6、8、10、12 IP54或IP65

五、订货须知

用户在订货时，须注明配电箱的回路数、回路电流及断路器的极数，若带总开关则需注明总开关电流及极数，并注明进出线口方向、数量、大小。若照明、动力及漏电等混配时，则需提供原理图。

六、由于产品变化种类比较多，外形安装尺寸及拼装形式需与客户交底后另行提供。

分类　　

按结构特征和用途分类：

（1）固定面板式开关柜，常称开关板或配电屏。它是一种有面板遮拦的开启式开关　　柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性　　和可靠性要求较低的工矿企业，作变电室集中供电用。

（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低　　压开关柜。这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料　　制成的封闭外壳内，可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施，也可以采　　用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式　　台型开关柜（即控制台），面板上装有控制、测量、信号等电器。防护式开关柜主要用作工　　艺现场的配电装置。

（3）抽屉式开关柜。这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安　　装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。功能单元与母线或电缆　　之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。　　每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性，是比　　较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。它们适用于要求供电可靠性　　较高的工矿企业、高层建筑，作为集中控制的配电中心。

（4）动力、照明配电控制箱。多为封闭式垂直安装。因使用场合不同，外壳防护等级　　也不同。它们主要作为工矿企业生产现场的配电装置。

用途　　

便于管理，当发生电路故障时有利于检修。

配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。

常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是不锈钢的用的比较多。

配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
