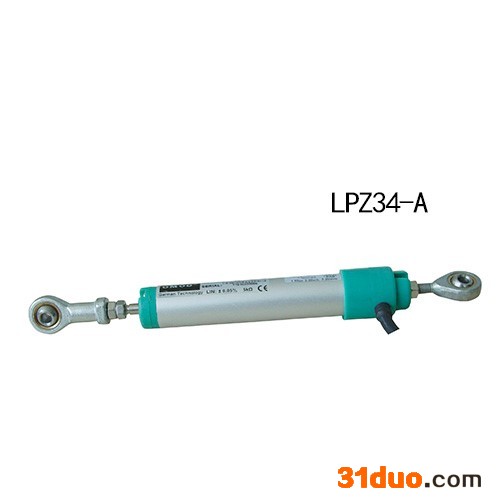

r r LPZ34-A微型圆铰接系列位移传感器 r r r 直线微型位移传感器，工作量程可达400mm r r r 高精度，圆形直径19mm r r r r
特点：r r r .双端铰接轴承受力杆r r r .铰接头安装，可提供大角度自由运动（最大至±12.5%）r r r .使用寿命长-运动次数大于50×10
6 次r r r .线性优异±0.05%r r r .分辨率高于0.01mmr r r .高运行速度10m/sr r r .线缆连接方式r r r .防护等级IP65r r r .绝对值测量，断电无需断电记忆或回原点r r r .该系列传感器用于测量和控制系统中，对位移和长度进行直接和绝对测量。传感器的结构设计上考虑方便安装及拆卸。传感器表面经过特殊处理，可在高速低磨损状态下工作，传感器前端铰接头可以克服传动杆的一些微小侧向应力，保证传感器的正常工作。传感器导电塑料材料固定和结构设计等工艺保证即使在恶劣的条件下传感器也能可靠工作。应用于：注塑机、液压机、木工机械、煤矿机械、自动化控制等众多领域。r r r r r r
参数及图纸:r r r r r r r r
r r r | r r 电气参数：r r | r
r r | r r 工作量程 (TET)r r | r r r 10mm～400mnm 注：25mm～200mm(+25mm); 200mm～400mm(+50mm)r r | r
r r | r r 可用电性行程r r | r r r TETr r | r
r r | r r 独立线性率r r | r r r ≤±1%-≤±0.1%r r r ≤±0.05%≥100mm, ≤±0.025%≥200mmr r | r
r r | r r 电性总行程（AET）r r | r r r TET+1mmr r | r
r r | r r 标准阻值r r | r r r 1ΚΩ；5ΚΩr r | r
r r | r r 电阻 r r | r r r ±20%r r | r
r r | r r 可重复性r r | r r r ≤ ±0.01%r r | r
r r | r r 滑刷工作电流r r | r r r ≤ 1uAr r | r
r r | r r 最大工作电压r r | r r r 42 Vr r | r
r r | r r 机械行程(M.T)r r | r r r TET+5mmr r | r
r r | r r 外壳长度(尺寸A)r r | r r r TET+85mmr r | r
r r | r r 2个球铰接头距离r r | r r r TET+138mmr r | r
r r | r r 工作原理r r | r r r Voltage divider分压器r r | r
r r | r r 最大工作电压r r | r r r 42 Vr r | r
r r | r r 分辨率r r | r r r infinite无限r r | r
r r
r r r r
r r r | r r 环境参数：r r | r
r r | r r 温度范围r r | r r r -50～+120r r | r r r ℃r r | r
r r | r r 抗振动指标r r | r r r 5～2000r r | r r r Hzr r | r
r r | r r Amax=0.75r r | r r r mmr r | r
r r | r r amax=20r r | r r r gr r | r
r r | r r 抗冲击指标r r | r r r 50r r | r r r gr r | r
r r | r r r r | r r r 11r r | r r r msr r | r
r r | r r 使用寿命r r | r r r ＞100×106r r | r r r 次r r | r
r r | r r 工作速度r r | r r r 10r r | r r r m∕s最大r r | r
r r | r r 运行加速度r r | r r r 200（20g）r r | r r r m∕s2最大r r | r
r r | r r 防护等级r r | r r r IP65r r | r r r r r | r
r r
r r
发货内容包括 推荐辅件r r r 位移传感器显示仪r r r 信号转换器用于标准信号输0-5V/0-10Vr r r ±5V 4-20mA；RS232/422/485等。r r r r r r
