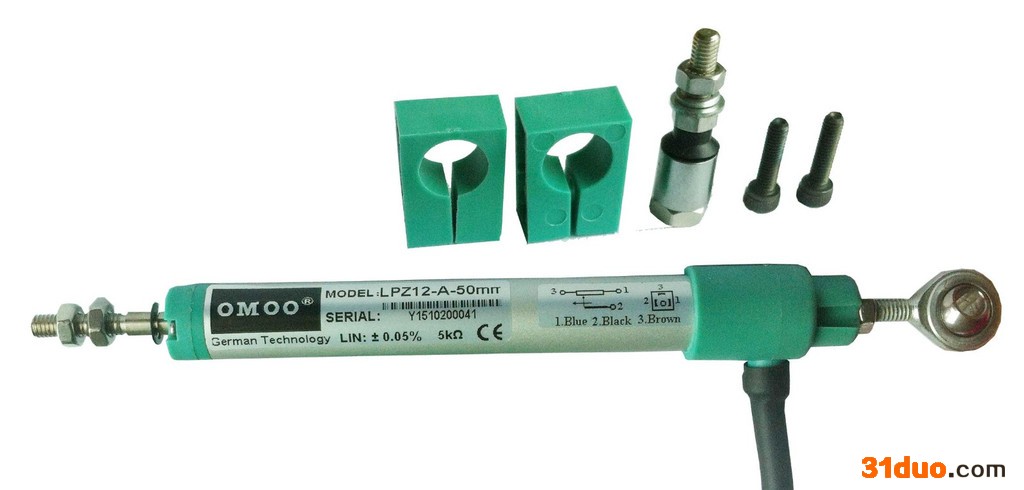

LPZ12-A圆微型铰接系列位移传感器

直线微型位移传感器，工作量程可达150mm

高精度，圆形直径12mm

特点：

.双端铰接轴承受力杆

.铰接头安装，可提供大角度自由运动（最大至±12.5%）

.使用寿命长-运动次数大于50×106 次

.线性优异±0.05%

.分辨率高于0.01mm

.高运行速度10m/s

.线缆连接方式

.防护等级IP65

.绝对值测量，断电无需断电记忆或回原点

.该系列传感器用于测量和控制系统中，对位移和长度进行直接和绝对测量。传感器的结构设计上考虑方便安装及拆卸。传感器表面经过特殊处理，可在高速低磨损状态下工作，传感器前端铰接头可以克服传动杆的一些微小侧向应力，保证传感器的正常工作。传感器导电塑料材料固定和结构设计等工艺保证即使在恶劣的条件下传感器也能可靠工作。应用于：注塑机、液压机、木工机械、煤矿机械、自动化控制等众多领域。

参数及图纸:

电气参数：
工作量程       (TET)	10mm～150mnm  注：50mm～150mm(+25mm);
可用电性行程	TET
独立线性率	≤±1%-≤±0.1% ≤±0.05%≥100mm, ≤±0.025%≥200mm
电性总行程    （AET）	TET+2mm
标准阻值	1ΚΩ；5ΚΩ
电阻	±20%
可重复性	≤ ±0.01%
滑刷工作电流	≤ 1uA
最大工作电压	42 V
工作原理	Voltage divider分压器
最大工作电压	42 V
分辨率	infinite无限
机械行程       (M.T)	TET+5mm
外壳长度       (尺寸A)	TET+77mm
2个球铰接头距离(尺寸C)	TET+128mm

环境参数：
温度范围	-50～+120	℃
抗振动指标	5～2000	Hz
	Amax=0.75	mm
	amax=20	g
抗冲击指标	50	g
	11	ms
使用寿命	＞100×106	次
工作速度	10	m∕s最大
运行加速度	200（20g）	m∕s2最大
防护等级	IP65

发货内容包括                             推荐辅件

1个球铰接头                                 位移传感器显示仪

                             信号转换器用于标准信号输0-5V/0-10V

±5V  4-20mA；RS232/422/485等。
