AEC涡电流位移计

非接触位移、振动、加速度、转速的测量

中国区总代理 欢迎您进入http://www.aec-jpn.com/

※  55系列
A:微型探头规格

变送器	AEC-55015	AEC-5502	AEC-5503
探  头	PU-015	PU-02A	PU-03A
连接线	PC-03YY
测量范围	0～300um	0～500um	0～1000um
输出电压	0.1mm/V	0.2mm/V	0.2mm/V
解析度	0.5um	0.5um	0.5um
反应频率	DC～20kHz
工作温度	-20～180℃
电   源	DC±12V～±17V ±40mA



B: 其它探头规格

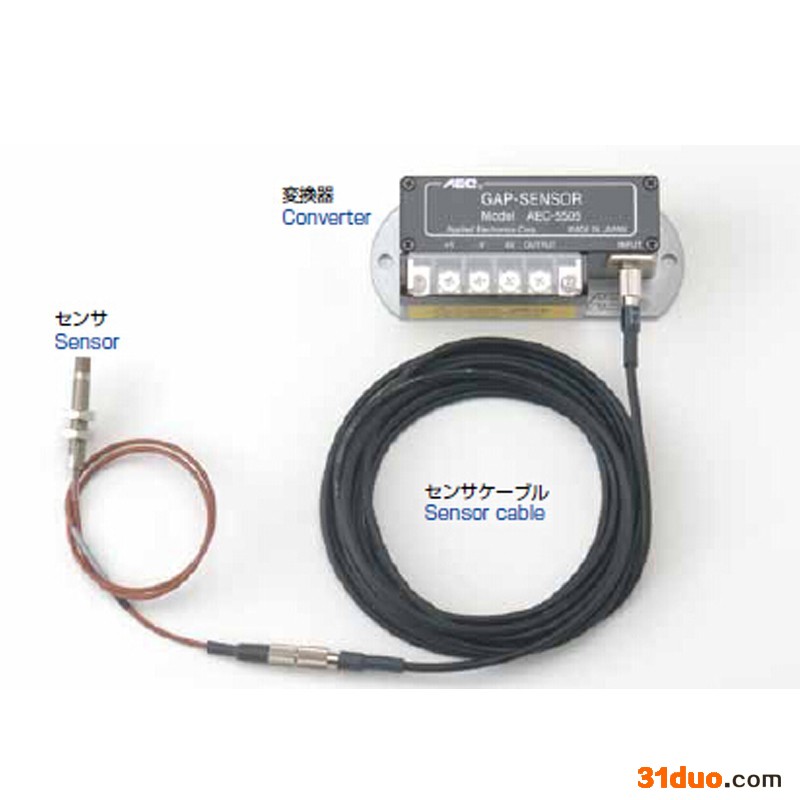

变送器		AEC-5505	AEC-5507	AEC-5509	AEC-5514	AEC-5520	AEC-5530	AEC-5540
探  头		PU-05	PU-07	PU-09	PU-14	PU-20	PU-30	PU-40
连接线		PC-03YY
测量范围		0～2.0mm	0～3.0mm	0～4.0mm	0～6.0mm	0～8.0mm	0～12.0mm	0～16.0mm
输出电压		0.2mm/V	0.3mm/V	0.4mm/V	0.6mm/V	0.8mm/V	1.2mm/V	1.6mm/V
解析度		0.5um	0.5um	1.0um	2.0um	3.0um	4.5um	6.0um
反应频率		DC～20kHz
非线性度		小于±0.5%(10%-90%满量程），超出部分±1%
工作温度	探  头	-20～180℃	-20～+120℃
	变送器	-10～+55℃
温度影响	探 头	±0.05%/℃
	变送器	±0.1%/℃
电   源		DC±15V ±40mA



※73系列
    73系列的是一种小巧的（48X96），多功能的、低费用的、智能型的监测系统。主要用于旋转机器的监测。如：涡轮机、空压机、马达、发电机、水泵、电扇和鼓风机。它还可以用于机器上点位元的控制。73系列的每一种型号都是独立的工作。并且每一种型号都是可以和计算机相连，并进行集中控制。能过软件我们可以将监测的资料储存在计算机中并进行打印。这样就可以大大的减少我们维护机器的时间和花费。下面就73系列的型号做一个介绍:
A:传感器的规格

测量范围	0～2.4mm（当被测物材料为铁时）
测量精度	±3%满量程
分辨率	0.5μm
反应频率	DC～20KHz
工作温度	传感器          -20℃～＋180℃ 传感器电缆      -20℃～＋105℃ 变送器          －10℃～＋70℃
输出	1V～5V，50Ω  与表头相连
电源	DC＋11V～＋26V，25mA (从表头接电源)



73-V	73-D	73-A	73-R

        ★以上为AEC传感器的简单介绍，如果您想了解更多的咨讯，请与我们联系。 ■另提供以下产品：
● 高温用涡电流位移计
● 高分辨率涡电流位移计，DC～30Hz(0.02um)或80Hz(0.1um)
● 旋转速度SENSOR   地震SENSOR或开关

参见上图(相对轴差胀测量示意图)。

(a)为测量不超过12.5mm的相对轴膨胀，一般采用涡流传感器在轮肩处直接测量；

(b)在轮肩两侧相对地安装涡流传感器，再结合监测仪器中的叠加电路，可以测量大约25mm的相对轴膨胀；

(c)如果要测量50mm或更大的相对轴膨胀，经常利用转轴上锥面进行测量，当锥面移动时，轴向位移就转换为较小的径向位移，如锥角14度的锥面转换率为1：4，对于轴在轴承中浮动引起的真正径向位移，可以安装两个涡流传感器构成差分电路进行补偿；

(d)为双锥面采用这种方法测量相对轴位移，同样是一传感器测量相对轴膨胀，一个传感器补偿轴的径向浮动；

(e)如果空间有限或者轴肩太低或太小，或者相对轴膨胀太大，通常采用摆式传感器进行测量。摆端的磁性使得摆能跟随轴肩运动，这样通过非接触传感器测量摆固定点附近的运动就能测量相对轴膨胀



（二）回转轴径向运动误差的测量:

    回转轴运动误差是指在回转过程中回转轴线偏离理想位置而出现的附加运动。回转轴运动误差的测量，无论对于精密机床主轴的运动精确度，还是对于大型、高速机组（例如汽轮机一发电机组）的安全运行都有重要意义。

    运动误差是回转轴上任何一点发生与轴线平行的移动和在垂直于轴线的平面内的移动。前一种移动称为该点的端面运动误差，后一种移动称为该点的径向运动误差。

    端面运动误差因测量点所在半径位置不同而异，径向运动误差则因测量点所在的轴向位置不同而异。所以在讨论运动误差时，应指明测量点的位置。

    测量回转轴的径向运动误差时，可将参考坐标选在轴承支承孔上。这时运动误差所表示的是回转过程中回转轴线对于支承孔的相对位移，它主要反映轴承的回转品质。
