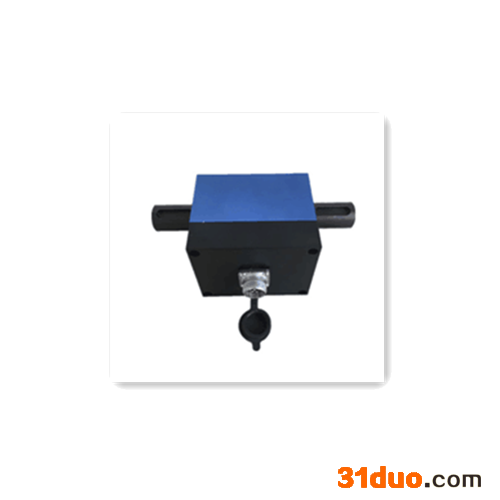

DTNJ1050E动态微扭矩传感器

◆ 特性与应用 · 电阻应变为敏感元件和集成电路构成的一体产 品，精度高，性能稳定可靠。  · 没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号， · 两端均为键连接， ? **高转速不超过4000转/分钟。

◆ 技术参数

测量范围: 0～0.1/0.2/0.3/0.5/1/2/3/5Nm

输出灵敏度: 1.0～2.0 mV/V

综合精度：±0.1; ±0.3; ±0.5%F.S(线性+重复性+滞后)

工作温度: -10～+60 ℃

温度补偿范围: 室温～+60 ℃

零点温度影响: ±0.1 %F.S/10 ℃

激励电压: 12 VDC

绝缘电阻: 2000 MΩ/100VDC

输入电阻: 700±10/350±10 Ω

输出电阻: 700±5/350±5 Ω

零点输出: 0～±1 %F.S

安全过负荷率: 120 %F.S

出厂标准线长: 3 m

电 气 连 接 方 式

输入（电源）正端 1 红

输出（信号）正端 2 黄

输出（信号）负端 3 白

输入（电源）负端 4 绿

若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。
