一．技术参数

测量精度遵循按ISO修订条例ISO/R 1938－1971标准，置信度为95.4％。标准精度指的是平均条件下，跟踪模式的测量结果。

型号	GLS-B100
精度accuracy	±3mm	±1cm
单位unit	1mm	1mm
频率rate	8HZ	50HZ（高频）
测程（自然表面）	0.05m-100m	0.05m-60m
输出output	RS232/RS485/ 4-20mA模拟量输出	RS232/RS485/ 4-20mA模拟量输出
测量基准边	从前沿	从前沿
激光点直径，目标距离为	4mm @ 5m 8mm @ 10m 约28mm*14mm @ 50m 约40mm*25mm @ 100m	4mm @ 5m 8mm @ 10m 约28mm*14mm @ 50m 约40mm*25mm @ 100m
响应时间	约0.1s	约0.02s
光源	激光二极管 620-690nm（红色） IEC 60825-1:1993；二级激光 FDA 21CFR CH.1§1040:1998；二级激光 光束发散： 0.16×0.6 mrad 脉冲持续时间： 0.45×10-9s 最大发射功率： 0.95 mW	激光二极管 620-690nm（红色） IEC 60825-1:1993；二级激光 FDA 21CFR CH.1§1040:1998；二级激光 光束发散： 0.16×0.6 mrad 脉冲持续时间： 0.45×10-9s 最大发射功率： 0.95 mW
静电放电（无线）	IEC 61000-4-2（1995-01） 1995 +A1 +A2	IEC 61000-4-2（1995-01） 1995 +A1 +A2
电磁兼容性（无线）	IEC 61000-6-4 IEC 61000-6-2	IEC 61000-6-4 IEC 61000-6-2
供电	直流电压7-30V	直流电压7-30V
体积	110×70×50 mm	110×70×50 mm
操作温度范围	-20℃ ~ +70℃	-20℃ ~ +70℃
重量	480g	480g



二、概述

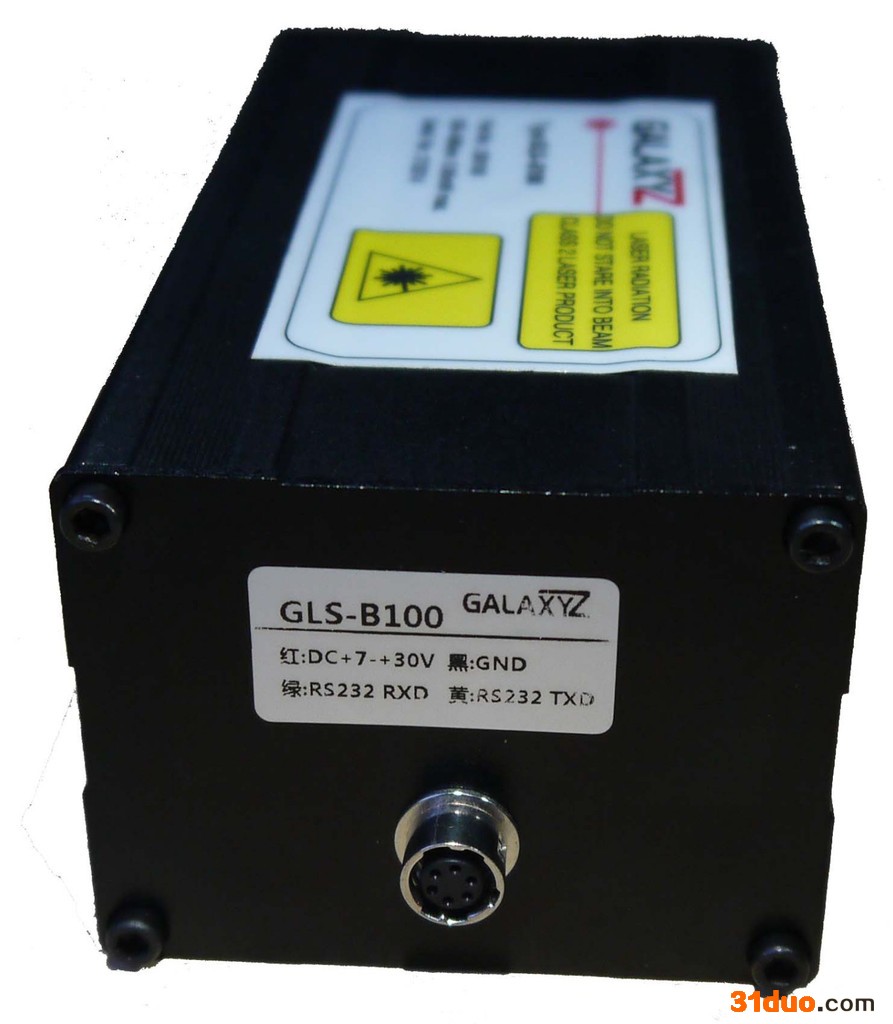

GLS-B100激光测距传感器，是盖勒克自主研发的新一代工业非接触式测距传感器，具有精度高，使用范围广，控温范围大，功能强大，结构坚固，专为工业及野外使用而设计，适合长期在线监测使用，而且我公司免费提供在线监测系统方案，可指导施工等特点。

激光测距传感器为激光类测距产品，激光等级为二级安全，使用时请勿直射眼睛和正对阳光。本传感器同时具有数字接口，模拟接口,开关量接口（为无源开关接口）。

提供按需设计

我们因您而变

三、特性

v  兼容GLS-A、C系列

v  测程0.05-100m

v  串行接口（RS232、RS485）

v  范围宽广的供电电压 (5-10V)

v  可用ASCII协议控制外接显示器

v  IP65（防止灰尘和水汽浸入）

v  提供完整的模拟软件配置

v  二等激光（<0.95mW）

v  多种配件使模组应用简单

v  在户外环境中，仍能保持很高的测量精度和可靠性

v  传感器可以加工成全密封，方便在恶劣环境中使用

v  直流电源供电。可用车载电源、工业电网电压或直流电源供电

v  功耗稳定，耗电量极小(在无电流报警时，功耗小于 1.5W)

四、产品应用

n   桥梁静态挠度在线（无线）监测系统

n   隧道整体变形在线（无线）监测系统，隧道关键点变形在线（无线）监测系统

n   液位，物位，料位在线（无线）监测系统

n   平衡监测系统

n   运输、吊装等行业的定位，报警系统

n   厚度尺寸监测系统

n   矿井电梯，大型液压活塞高度监测，定位监测系统

n   干滩，尾矿等在线（无线）监测系统

n   三点法测量直径

n   测量树木，电线杆等高度

五、安全说明

禁用范围

1. 未遵循指导而使用仪器

2. 在申明范围外使用

3. 破坏安全系统，去掉说明和危险标志

4. 用工具（如螺丝刀）打开设备，

5. 改装或升级仪器

6. 操作失败后操作

7. 使用未经GALAXYZ认可的其他厂家附件

8. 直接瞄准太阳

9. 故意出现其它耀眼的物体，包括黑暗中

10. 在未设安全设施的测量工地（如在马路上测量等）

警告：

被禁止的使用方法如果使用可能导致人员伤害、仪器故障和损失。仪器负责人有责任告知使用者其危险性和如何防范。在未清楚GLS-B的使用方法前，不可进行操作。在适合人类生存的条件下使用。不可在易燃易爆的环境中使用。

六、售后服务

6.1、保修时间

         质保期为一年，终身成本维修。

6.2、下列情况不在保修范围内
      1、人为损坏或易碎签损毁
      2、非正常使用（如电源接反，电压输入超过范围，接线顺序出错
?    3、自然灾害损坏
?    4、传感器机标签序号，传感器内部可读取序号，保修卡序号三者不一至
