特别提醒：小量程传感器/小量程压力变送器/平膜压力产品，请收货即验。如因运输原因造成的变形及损坏请当场拒收。

可选承压附件

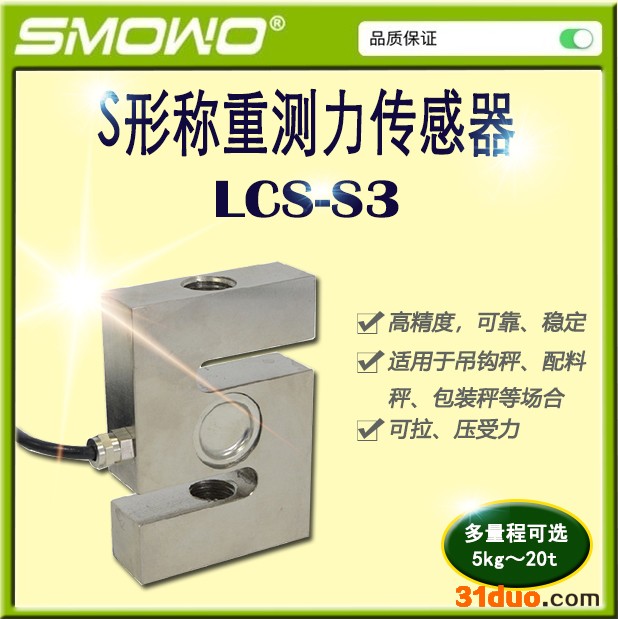

●高精度，可靠性、稳定性好
●可拉压受力
●结构紧凑、安装使用方便，互换性好
●适用于吊钩秤、配料秤、包装秤、机电结合秤等场合
●可选量程：5kg～20t

额定载荷(kg) 对应尺寸（单位：mm，一般误差：±1mm） D L H B 5-50 M8 51 64 12.7 100-700 M12 51 76 19.1 1000-1500 M12 51 76 25.4 2000-5000 M20 76.2 108 25.4 7500-10000 M30 127 178 51 20000 M36*1.5 140 188 60





技术指标

机械描述
材质 合金钢或不锈钢
额定载荷 5、10、20、30、100、200、300、500（kg）、1、2、3、5、10、15、20（t）
电气指标
精度 0.02～0.03%F.S
灵敏度 2.0±0.01mv/v
推荐激励电压 5～10V DC
最大激励电压 15V DC
电缆 1.5m/Φ5.4mm
蠕变(30分钟) ±0.03%F.S
零点平衡 ±1%F.S
输入阻抗 380±10Ω
输出阻抗 350±3Ω
绝缘电阻 ≥5000MΩ
环境参数
安全过载 150%F.S
极限过载 200%F.S
工作温度 -20～+65℃
零点温度影响 ±0.3%F.S/10℃
输出温度影响 ±0.3%F.S/10℃
外壳防护等级 IP65
